Aujourd’hui on va voir en détail ce qu’est un LNA, ou Amplificateur à Faible Bruit, un composant clé dans de nombreux systèmes électroniques, notamment en télécommunications et radar, où la qualité du signal reçu est primordiale.

Qu’est-ce qu’un LNA ?

Le LNA (Low Noise Amplifier) est un amplificateur conçu pour amplifier un signal faible tout en ajoutant le moins de bruit possible. Ce composant intervient généralement en première étape dans la chaîne de réception d’un système RF (radiofréquence), où le signal capté par l’antenne est souvent très faible et soumis à divers bruits parasites.

Fonction principale

• Amplifier le signal reçu sans dégrader significativement le rapport signal sur bruit (SNR).
• Préserver la qualité du signal afin de faciliter son traitement ultérieur.
• Minimiser l’ajout de bruit généré par le composant lui-même.

Caractéristiques techniques importantes

1. Bruit équivalent (Noise Figure – NF) : c’est la mesure de la dégradation du SNR introduite par l’amplificateur. Plus ce chiffre est bas, mieux c’est.
2. Gain : il s’agit de l’amplification du signal en dB. Un gain typique est souvent compris entre 10 et 20 dB.
3. Largeur de bande (Bandwidth) : le LNA doit couvrir la gamme de fréquences d’intérêt sans atténuation excessive.
4. Impédance d’entrée et de sortie : généralement standardisée à 50 Ω pour assurer une adaptation optimale et minimiser les pertes.
5. Consommation d’énergie : souvent un facteur critique dans les systèmes mobiles ou embarqués.

Types de LNA

• Basés sur des transistors bipolaires (BJT) : offrent un faible bruit, mais peuvent consommer plus d’énergie.
• Basés sur des MOSFET : souvent choisis pour leur faible consommation et intégrabilité.
• MMIC (Monolithic Microwave Integrated Circuit) : amplificateurs intégrés en technologie micro-ondes, adaptés aux fréquences très élevées.

Schéma de principe et rôle dans la chaîne RF

Le LNA est placé juste après l’antenne. Il amplifie le signal faible avant que celui-ci ne soit filtré et converti en fréquence intermédiaire ou base bande.

Exemple d’application

Dans un récepteur radio, le LNA permet d’améliorer la sensibilité, c’est-à-dire la capacité du récepteur à détecter des signaux faibles. Par exemple, en réception GPS, un LNA performant améliore la précision en permettant de capter des signaux émis par les satellites avec un niveau très faible.

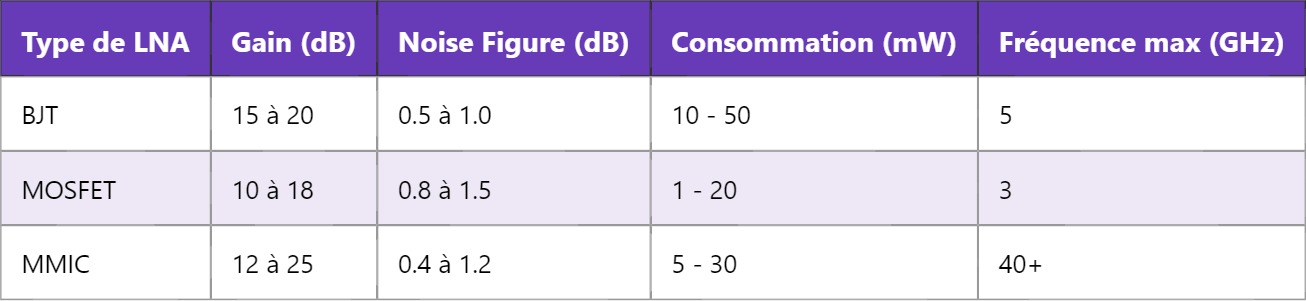

Tableau comparatif des caractéristiques typiques de LNAs

Conseils pour le choix d’un LNA

• Définir la fréquence d’opération et la bande passante nécessaire.
• Privilégier un NF le plus bas possible pour les signaux très faibles.
• Tenir compte de la consommation d’énergie selon l’application.
• Vérifier la compatibilité d’impédance pour limiter les réflexions.

Le LNA est donc un élément incontournable pour améliorer la qualité de réception dans les systèmes RF, en maximisant la récupération d’information utile tout en minimisant les perturbations.
