Aujourd’hui on va voir en détail ce qu’est un condensateur électroluminescent (LEC), un composant électronique à la fois simple et fascinant, souvent utilisé pour produire de la lumière dans diverses applications.

Qu’est-ce qu’un condensateur électroluminescent (LEC) ?

Un LEC est un type particulier de condensateur qui, lorsqu’il est alimenté par une tension alternative, émet de la lumière grâce à un matériau électroluminescent incorporé dans sa structure. Contrairement aux condensateurs classiques, sa fonction principale n’est pas uniquement de stocker de l’énergie électrique mais aussi de convertir cette énergie en lumière visible.

Principe de fonctionnement

Le condensateur électroluminescent repose sur un phénomène appelé électroluminescence, qui est la capacité d’un matériau à émettre de la lumière lorsqu’il est soumis à un champ électrique alternatif. Ce condensateur contient une couche phosphorescente déposée sur une électrode, généralement en oxyde de zinc dopé, qui s’illumine sous l’effet du champ alternatif appliqué.

• Structure typique : deux électrodes conductrices séparées par une couche isolante contenant un phosphore électroluminescent.
• Alimentation : tension alternative nécessaire pour exciter le phosphore.
• Émission lumineuse : lumière uniforme et douce, souvent de couleur verte ou bleue selon le type de phosphore utilisé.

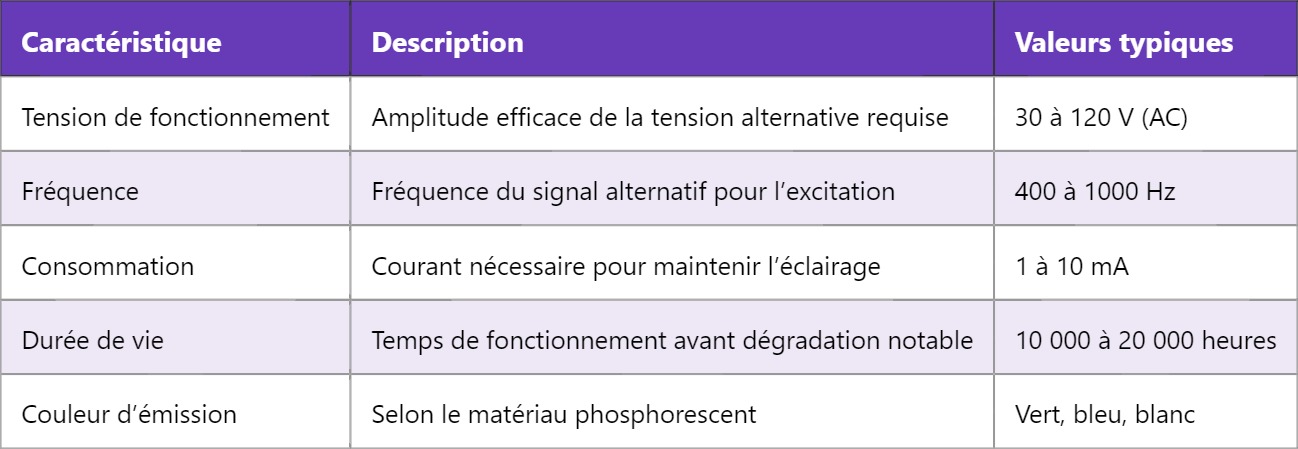

Caractéristiques électriques et lumineuses

Les LEC possèdent des caractéristiques spécifiques qu’il est important de connaître pour leur intégration dans un circuit :

Utilisations courantes du LEC

Grâce à sa capacité à produire une lumière douce et uniforme, le condensateur électroluminescent est particulièrement apprécié dans plusieurs domaines :

1. Éclairage décoratif : panneaux lumineux, affichages publicitaires, ou éléments de design intérieur.
2. Affichage et signalisation : indicateurs lumineux dans les instruments de mesure, tableaux de bord, ou appareils électroniques.
3. Éclairage de secours : dans certains systèmes où une lumière d’ambiance à faible consommation est nécessaire.
4. Applications militaires et aéronautiques : compte tenu de leur faible consommation et de leur résistance aux vibrations.

Exemple d’intégration dans un circuit simple

Pour allumer un LEC, on connecte généralement sa borne positive à un générateur de tension alternative (souvent un oscillateur ou un convertisseur DC-AC) capable de fournir la fréquence et la tension adaptées. Un condensateur de découplage et une résistance peuvent être ajoutés pour stabiliser l’alimentation et protéger le composant.

• Alimentation : 60 V alternatif à 400 Hz
• LEC connecté en série avec une résistance de limitation
• Possibilité d’intégrer un transformateur pour adapter la tension

Ce montage simple permet d’éclairer efficacement le condensateur sans risque de détérioration rapide.

En résumé, le condensateur électroluminescent est un composant hybride intéressant, combinant fonction capacitive et capacité d’émettre de la lumière, ce qui le rend précieux dans de nombreux domaines de l’électronique moderne.
