LDO – Régulateur à faible chute de tension
Aujourd’hui, on va explorer en détail le fonctionnement et les caractéristiques du LDO, ou régulateur à faible chute de tension, un composant essentiel en électronique pour obtenir une tension stable avec une faible différence entre l’entrée et la sortie.
Principe de fonctionnement
Le LDO est un régulateur linéaire conçu pour fournir une tension de sortie constante même lorsque la tension d’entrée varie ou que la charge change. Contrairement aux régulateurs linéaires classiques, il se distingue par sa capacité à fonctionner avec une chute de tension minimale entre l’entrée et la sortie, appelée dropout voltage. Cette particularité permet d’améliorer l’efficacité énergétique dans les applications où la tension d’alimentation est proche de la tension de sortie souhaitée.
Caractéristiques principales
- Faible chute de tension : typiquement de quelques centaines de millivolts, parfois moins de 100 mV selon le modèle.
- Précision de régulation : excellente stabilité de la tension de sortie malgré les variations de courant et de température.
- Faible bruit et ondulation : utile dans les circuits sensibles comme les amplificateurs ou les systèmes RF.
- Simplicité d’utilisation : peu de composants externes nécessaires, souvent juste un condensateur de sortie.
Applications courantes
Le LDO est très apprécié dans les équipements portables et les systèmes alimentés par batterie, où la conservation de l’énergie est cruciale. On le trouve notamment dans :
- Les alimentations pour microcontrôleurs et circuits numériques.
- Les dispositifs mobiles comme smartphones, tablettes, et wearables.
- Les alimentations de circuits analogiques sensibles, où un faible bruit est indispensable.
- Les systèmes nécessitant une conversion rapide et stable avec un encombrement réduit.

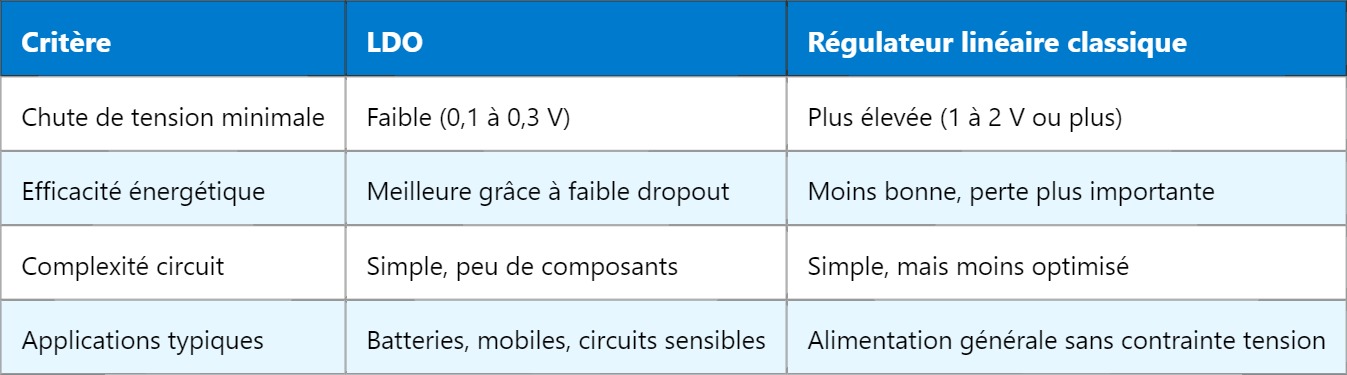

Comparaison entre LDO et régulateur classique
Paramètres à considérer pour le choix d’un LDO
Pour sélectionner un régulateur LDO adapté à votre projet, plusieurs critères sont à prendre en compte :
- Tension d’entrée et de sortie : assurez-vous que la tension d’entrée maximale dépasse la sortie plus la chute de tension minimale.
- Courant maximal de sortie : le LDO doit pouvoir fournir le courant nécessaire sans surchauffe.
- Chute de tension (dropout voltage) : plus elle est faible, plus l’efficacité est élevée, surtout en mode batterie.
- Réjection de bruit et ondulation : importante pour les circuits audio ou RF.
- Protection thermique et contre les courts-circuits : ces sécurités évitent les dégâts en cas de surcharge.
Exemple pratique
Un LDO courant utilisé est le LM1117 qui permet d’obtenir une tension fixe (1.8V, 3.3V, 5V) avec un courant max de 800 mA et une chute de tension typique de 1,1 V. Il est simple à intégrer et très répandu pour les petits systèmes embarqués.
En résumé, le régulateur à faible chute de tension est une solution efficace et simple pour stabiliser une alimentation dans des conditions contraignantes de tension et de consommation.
Pour approfondir, vous pourriez être intéressé par le fonctionnement des convertisseurs DC-DC, qui offrent une autre approche de gestion d’énergie avec une meilleure efficacité dans certains cas.
