LD – Diode laser : fonctionnement et applications
Aujourd’hui, on va explorer en détail la diode laser, un composant essentiel dans de nombreux dispositifs électroniques et optoélectroniques. La diode laser, ou LD (Laser Diode), est une source lumineuse cohérente compacte, utilisée dans des domaines très variés, de la télécommunication à l’impression 3D.
Principes de fonctionnement de la diode laser
La diode laser fonctionne sur le principe de l’émission stimulée de lumière dans un semi-conducteur. Contrairement à une LED classique, la LD génère une lumière cohérente et monochromatique grâce à une cavité résonante intégrée qui amplifie le rayonnement optique.
- Structure interne : La LD est constituée d’une jonction p-n dopée qui forme une zone active où les porteurs de charge (électrons et trous) se recombinent.
- Injection de courant : En injectant un courant électrique, on excite les porteurs dans la zone active.
- Emission stimulée : Les porteurs excités émettent des photons qui stimulent l’émission d’autres photons de même phase et fréquence, créant ainsi un rayonnement amplifié.
- Cavité résonante : Les surfaces réfléchissantes aux extrémités de la diode forment une cavité qui maintient la lumière oscillante.
- Sortie du faisceau laser : Une partie de la lumière est émise par l’une des faces semi-réfléchissantes sous forme d’un faisceau laser étroit et directionnel.

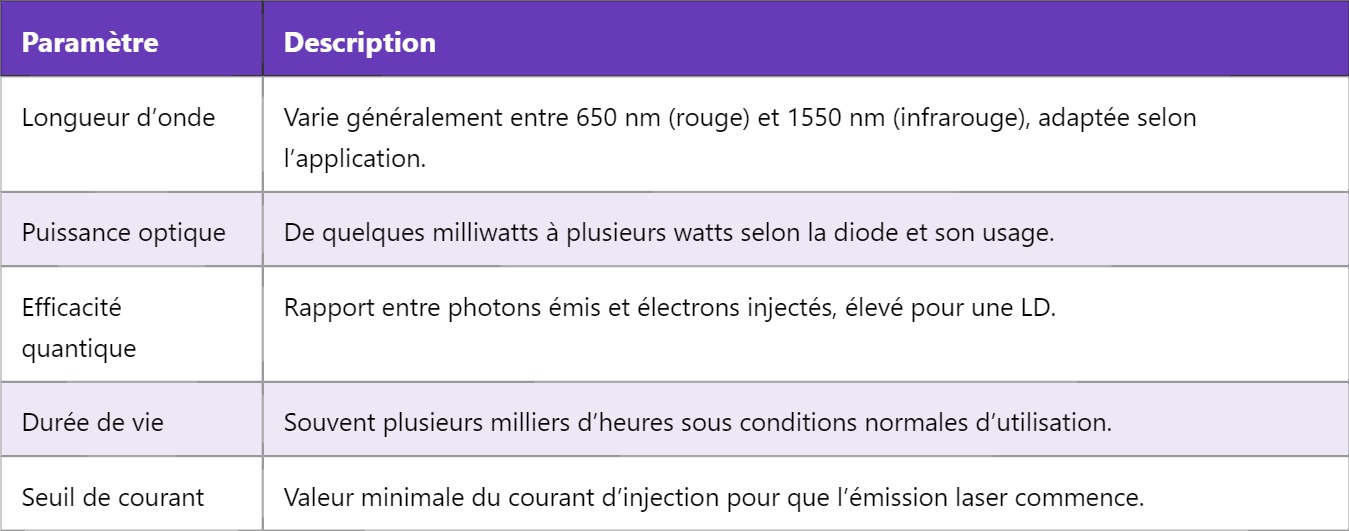

Caractéristiques techniques importantes
| Paramètre | Description |
|---|---|
| Longueur d’onde | Varie généralement entre 650 nm (rouge) et 1550 nm (infrarouge), adaptée selon l’application. |
| Puissance optique | De quelques milliwatts à plusieurs watts selon la diode et son usage. |
| Efficacité quantique | Rapport entre photons émis et électrons injectés, élevé pour une LD. |
| Durée de vie | Souvent plusieurs milliers d’heures sous conditions normales d’utilisation. |
| Seuil de courant | Valeur minimale du courant d’injection pour que l’émission laser commence. |
Applications majeures des diodes laser
La polyvalence des LD permet de nombreuses utilisations :
- Communications optiques : Transmission de données à haute vitesse via fibres optiques.
- Stockage optique : Lecteurs et graveurs de CD, DVD, Blu-ray.
- Impression et découpe : Machines industrielles utilisant la précision du laser pour marquage ou coupe.
- Systèmes de mesure : LIDAR, télémétrie laser, spectroscopie.
- Applications médicales : Chirurgie laser, analyse biochimique.
Conseils pratiques pour l’intégration d’une LD
Pour tirer pleinement parti d’une diode laser, plusieurs points sont à surveiller :
- Respecter les limites de courant pour éviter la surchauffe.
- Prévoir un système de refroidissement adapté, souvent un dissipateur thermique.
- Utiliser des circuits de commande avec contrôle précis du courant.
- Éviter les chocs mécaniques qui peuvent endommager la cavité résonante.
- Intégrer un dispositif de sécurité pour la manipulation du faisceau laser (risque oculaire).
En résumé, la diode laser est un composant compact et performant, clé dans la modernisation de nombreux équipements électroniques. Son efficacité et sa diversité d’applications en font un sujet fascinant à approfondir. Demain, on pourra découvrir comment fonctionne le photodétecteur, un élément complémentaire essentiel dans les systèmes optoélectroniques.
