Aujourd’hui, on va voir en détail ce qu’est un connecteur JST, son utilité, ses caractéristiques et ses applications dans le domaine de l’électronique. Ces connecteurs sont omniprésents dans les circuits imprimés et les assemblages électroniques, d’où l’importance de bien les comprendre.
Qu’est-ce qu’un connecteur JST ?
Le terme JST fait référence à la société japonaise Japan Solderless Terminal, qui a développé une large gamme de connecteurs électriques compacts et fiables. Les connecteurs JST sont utilisés pour assurer une connexion sécurisée entre câbles et circuits imprimés, favorisant la transmission de signaux ou d’alimentation électrique.
Caractéristiques principales des connecteurs JST
- Format compact : leur petite taille permet une intégration facile dans les appareils électroniques portables ou miniaturisés.
- Types variés : on trouve plusieurs séries, notamment PH, XH, SH, EH, et plus, différenciées par la distance entre les broches (pitch) et le nombre de contacts.
- Sécurité et fiabilité : ces connecteurs disposent de mécanismes de verrouillage pour éviter tout débranchement accidentel.
- Montage facile : ils sont conçus pour être insérés rapidement sur circuits imprimés, souvent en surface (SMT) ou en traversant (THT).

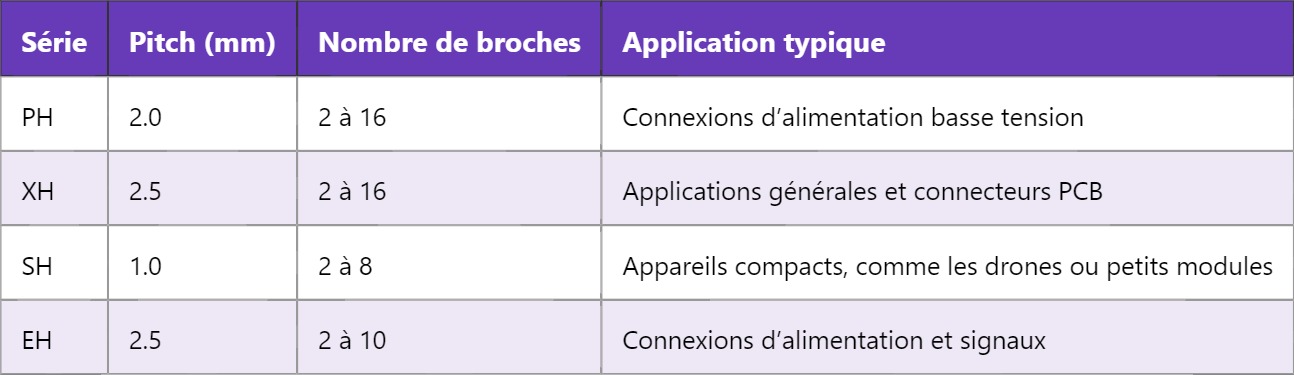

Les séries courantes et leurs usages
| Série | Pitch (mm) | Nombre de broches | Application typique |
|---|---|---|---|
| PH | 2.0 | 2 à 16 | Connexions d’alimentation basse tension |
| XH | 2.5 | 2 à 16 | Applications générales et connecteurs PCB |
| SH | 1.0 | 2 à 8 | Appareils compacts, comme les drones ou petits modules |
| EH | 2.5 | 2 à 10 | Connexions d’alimentation et signaux |
Comment choisir un connecteur JST adapté ?
Le choix dépend de plusieurs critères :
- Le nombre de broches nécessaires : selon le nombre de fils à connecter.
- Le pitch (espacement) : en fonction de la densité et de la taille du circuit.
- La nature du signal : alimentation ou données, avec des exigences spécifiques en terme de courant et tension.
- Le mode de fixation : à souder en traversant ou en montage en surface.
Exemple d’utilisation courante
Par exemple, un connecteur JST PH 2.0 mm à 2 broches est fréquemment utilisé pour relier une batterie lithium-polymère à une carte électronique dans un drone, garantissant une connexion fiable tout en économisant de l’espace.
Avantages et limites des connecteurs JST
Les connecteurs JST offrent une excellente compacité et fiabilité pour des applications variées. Cependant, ils ne sont pas adaptés aux très fortes puissances ou aux environnements extrêmes sans protection spécifique. Leur petite taille exige également une manipulation précise lors du montage.
