Aujourd’hui, on va voir en détail le JFET, ce composant clé dans le monde des semi-conducteurs. Le JFET, ou Transistor à Effet de Champ à Jonction, est un transistor à effet de champ où la conduction est contrôlée par une jonction PN. Il est largement utilisé pour ses caractéristiques électriques spécifiques, notamment son faible bruit et son impédance d’entrée élevée.

Principe de fonctionnement du JFET

Le JFET fonctionne comme un interrupteur contrôlé en tension. Il est composé d’un canal semi-conducteur de type N ou P, dans lequel circule le courant. Deux jonctions PN forment les électrodes de grille (gate) qui contrôlent l’ouverture ou la fermeture du canal.

• La tension appliquée sur la grille (V_GS) influence la largeur du canal en modifiant la zone de déplétion autour de la jonction PN.
• Lorsque V_GS est nul ou légèrement négatif (pour un JFET de type N), le canal est ouvert et le courant circule entre la source (S) et le drain (D).
• En rendant V_GS plus négatif, la zone de déplétion s’élargit, réduisant le passage du courant.
• Au-delà d’une certaine tension, appelée tension de pincement (V_P ou V_GS(off)), le canal est totalement fermé, interrompant le courant.

Structure physique et symboles

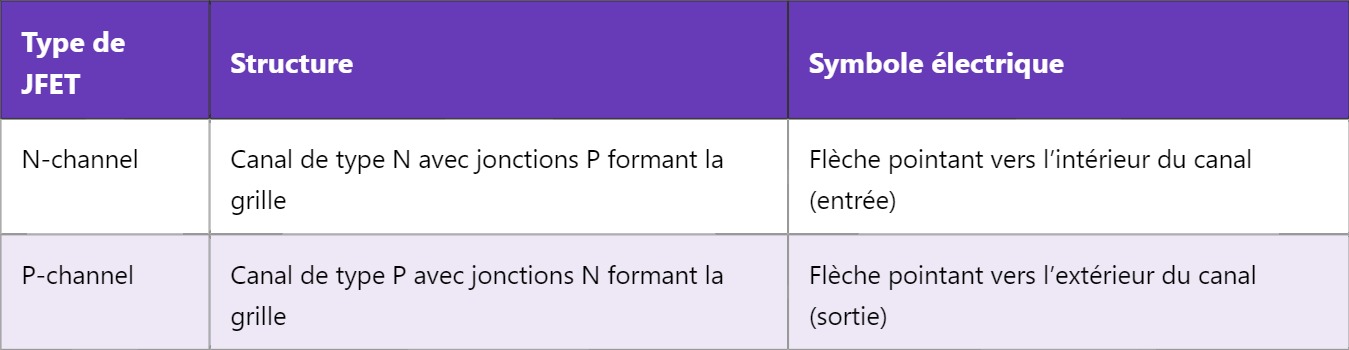

Le JFET est constitué d’un substrat semi-conducteur dopé et de deux zones de dopage inverse formant les jonctions PN pour la grille. Le canal est le chemin entre la source et le drain. Le symbole du JFET se distingue selon le type (N ou P) :

Caractéristiques électriques principales

1. Impédance d’entrée élevée : grâce à la grille isolée, le JFET présente une impédance d’entrée très élevée, idéale pour les circuits sensibles.
2. Courant de fuite faible : la jonction PN limite les courants parasites, ce qui réduit le bruit de fond.
3. Zone de fonctionnement : le JFET fonctionne principalement en mode ohmique ou en saturation, selon la tension drain-source (V_DS) et la tension grille-source (V_GS).
4. Polarisation : Le JFET est un dispositif normalement fermé (depletion mode) : sans tension sur la grille, le courant circule.

Applications courantes du JFET

Le JFET est très utilisé dans les circuits où la faible distorsion et le faible bruit sont essentiels :

• Amplificateurs à haute impédance d’entrée, notamment en audio et radiofréquence.
• Entrées de circuits analogiques sensibles, comme les préamplificateurs de microphone.
• Commutateurs analogiques et atténuateurs variables.
• Oscillateurs et circuits de modulation.

Exemple d’utilisation simple

Imaginons un montage d’amplification : un JFET N-channel avec V_DS fixé à 10 V, et une résistance de source pour contrôler le courant. En ajustant V_GS, on peut moduler précisément le courant drain-source, ce qui amplifie le signal d’entrée appliqué sur la grille.

Différences avec d’autres transistors à effet de champ

Comparé au MOSFET, le JFET a une grille formée par une jonction PN, donc il est moins sensible aux décharges électrostatiques, mais il offre moins de gain et nécessite une polarisation plus spécifique. Le MOSFET a une grille isolée par une couche d’oxyde, ce qui lui confère une impédance d’entrée encore plus élevée mais le rend plus fragile aux surtensions.

Le JFET reste donc un composant incontournable quand on cherche un compromis entre robustesse, faible bruit et simplicité de commande en tension.
