ISFET : Comprendre le Transistor à Effet de Champ Ionosensible

Aujourd’hui, on va explorer en détail le fonctionnement et les applications du ISFET, un composant électronique essentiel dans le domaine de la détection chimique et biologique. Le terme ISFET signifie Ion-Sensitive Field-Effect Transistor, autrement dit, un transistor à effet de champ sensible aux ions.

Principe de Fonctionnement de l’ISFET

L’ISFET est une variation du transistor à effet de champ (FET) classique, dont la particularité est de remplacer la grille métallique par une couche sensible aux ions présents dans une solution électrolytique. Cette structure permet la détection directe de la concentration ionique (pH, ions spécifiques) via une modification de la tension seuil du transistor.

Concrètement, l’interface entre la solution et la couche sensible génère un potentiel électrique lié à la concentration des ions. Ce potentiel modifie la charge à la surface du canal du transistor, ce qui influence le courant drain-source et permet ainsi de mesurer la concentration ionique.

Structure et Caractéristiques Techniques

• Substrat : généralement en silicium, support de la structure transistor.
• Source et Drain : dopés n ou p selon le type de transistor.
• Canal : zone entre source et drain contrôlée par la tension de la grille.
• Couche sensible aux ions : souvent un oxyde (SiO2, Ta2O5, etc.) exposé à la solution.
• Électrode de référence : indispensable pour stabiliser la mesure du potentiel électrochimique.

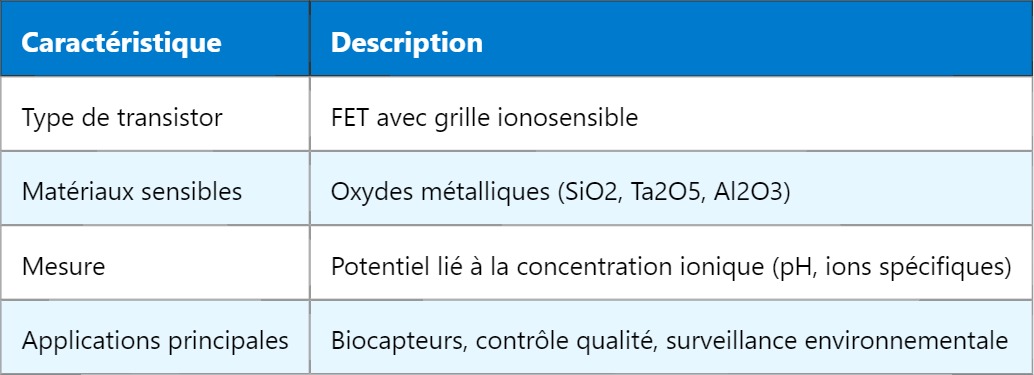

Le tableau ci-dessous résume les principales caractéristiques de l’ISFET :

Applications Pratiques de l’ISFET

Les ISFET sont largement utilisés dans :

1. La mesure du pH : grâce à leur réponse rapide et leur petite taille, ils remplacent souvent les électrodes classiques dans les analyses chimiques et biologiques.
2. Les capteurs ioniques spécifiques : en modifiant la couche sensible, il est possible de détecter des ions particuliers, comme le potassium ou le sodium.
3. La biotechnologie : intégrés dans des dispositifs microfluidiques, les ISFET peuvent détecter des réactions biochimiques par modification locale du pH.
4. Le monitoring médical : surveillance en temps réel de paramètres physiologiques.

Avantages et Limitations

• Avantages : petite taille, faible coût, intégrabilité avec des circuits CMOS, réponse rapide, grande sensibilité.
• Limitations : dérive à long terme, besoin d’une électrode de référence stable, sensibilité aux interférences ioniques non ciblées.

Exemple de Mesure pH avec un ISFET

Un ISFET exposé à des solutions de pH variable présente une tension seuil qui évolue linéairement avec le pH. La relation est souvent proche de la pente de Nernst (~59 mV par unité de pH à 25°C).

Cette propriété fait de l’ISFET un capteur idéal pour le contrôle chimique en milieu aqueux.
