IMU : Comprendre l’Unité de Mesure Inertielle en électronique

Aujourd’hui on va voir ce qu’est une IMU, un composant clé dans de nombreuses applications électroniques et robotiques. Une IMU, ou unité de mesure inertielle, est un dispositif capable de mesurer et rapporter la vitesse, l’orientation et les forces gravitationnelles d’un objet en mouvement.

Qu’est-ce qu’une IMU ?

Une IMU combine généralement plusieurs capteurs : accéléromètres, gyroscopes, et parfois magnétomètres, pour fournir une estimation précise des mouvements d’un objet dans l’espace. Ce système est essentiel pour les applications nécessitant un suivi dynamique, comme la navigation, la stabilisation ou la détection de mouvements.

Les capteurs composants d’une IMU

Accéléromètre : mesure l’accélération linéaire sur 3 axes (x, y, z), y compris la gravité.
Gyroscope : mesure la vitesse angulaire autour des 3 axes, indiquant comment l’objet tourne.
Magnétomètre (optionnel) : mesure le champ magnétique terrestre pour fournir une référence d’orientation absolue.

Fonctionnement et traitement des données

Les données brutes issues de ces capteurs sont souvent bruitées et sujettes à des dérives. Un microcontrôleur ou un processeur embarqué utilise des algorithmes de fusion de capteurs, comme les filtres de Kalman ou Madgwick, pour combiner ces mesures en un état stable et cohérent de position et d’orientation.

Applications principales de l’IMU

Navigation inertielle : utilisée dans les drones, avions, voitures autonomes pour estimer la position et l’attitude quand le GPS est indisponible ou peu fiable.
Stabilisation : caméra, gimbals, et robots utilisent l’IMU pour compenser les mouvements et vibrations.
Jeux et réalité virtuelle : pour détecter précisément les mouvements et orientations des contrôleurs ou casques.
Wearables et sport : analyse des mouvements pour le suivi d’activité et la biomécanique.

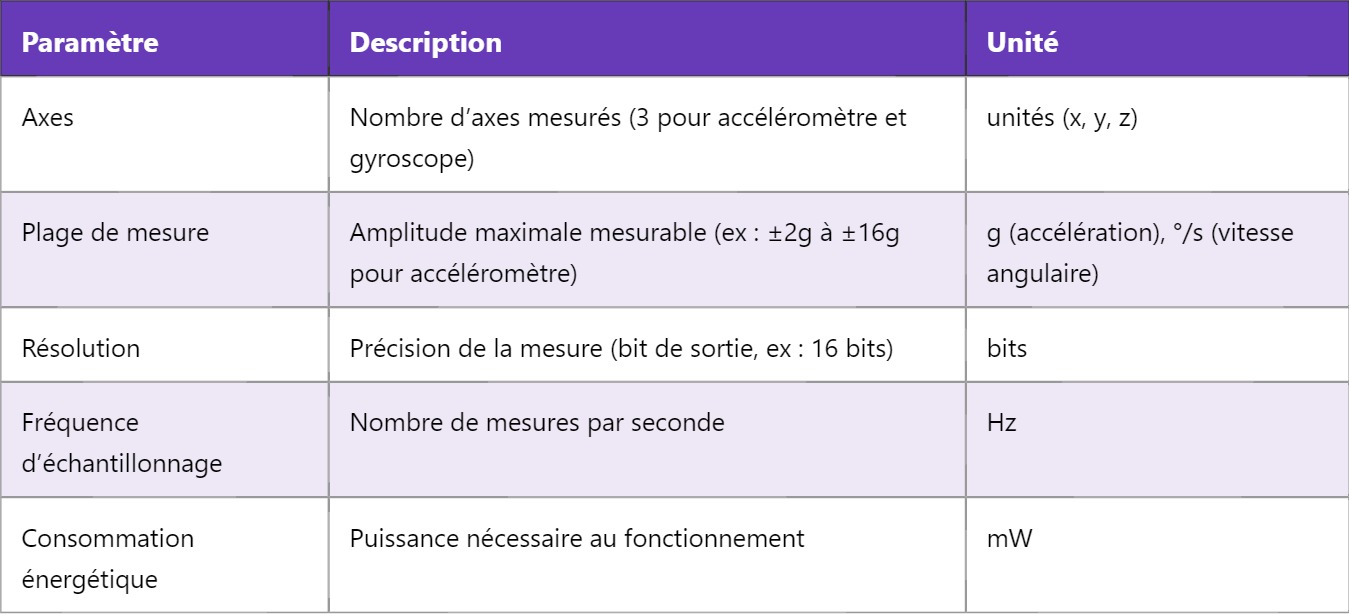

Caractéristiques techniques clés

Paramètre	Description	Unité
Axes	Nombre d’axes mesurés (3 pour accéléromètre et gyroscope)	unités (x, y, z)
Plage de mesure	Amplitude maximale mesurable (ex : ±2g à ±16g pour accéléromètre)	g (accélération), °/s (vitesse angulaire)
Résolution	Précision de la mesure (bit de sortie, ex : 16 bits)	bits
Fréquence d’échantillonnage	Nombre de mesures par seconde	Hz
Consommation énergétique	Puissance nécessaire au fonctionnement	mW

Exemple d’utilisation simple

Un drone équipé d’une IMU utilise les données d’accélération et de rotation pour maintenir sa stabilité en vol. Par exemple, si une rafale de vent incline le drone, l’IMU détecte la variation d’orientation et le contrôleur ajuste la vitesse des moteurs pour corriger l’assiette.

En résumé, l’IMU est une pièce maîtresse pour comprendre et contrôler les mouvements dans un système électronique. Elle permet de capter des informations dynamiques essentielles pour la robotique, la navigation, la VR ou encore les sports connectés.

Pour approfondir, découvrez comment les capteurs de pression complètent l’IMU dans les systèmes de navigation avancés.
