Aujourd’hui, on va explorer en détail ce qu’est la fréquence intermédiaire, souvent désignée par l’acronyme IF, et pourquoi elle joue un rôle clé dans les systèmes de réception radio et télécommunication.

Définition de la fréquence intermédiaire (IF)

La fréquence intermédiaire est une fréquence fixe, plus basse que la fréquence porteuse d’origine, à laquelle un signal est converti après sa réception. Cette conversion facilite son traitement et son filtrage avant la démodulation finale. La fréquence intermédiaire est essentielle dans les récepteurs superhétérodynes, la technologie dominante dans la plupart des radios et téléviseurs.

Fonctionnement de la conversion en fréquence intermédiaire

Le principe repose sur un mélangeur qui combine le signal reçu avec une fréquence locale (fréquence d’oscillateur local), créant ainsi de nouveaux signaux à des fréquences égales à la somme et à la différence des fréquences d’origine.

• Le signal d’entrée est à une fréquence RF (radiofréquence) élevée.
• Le mélangeur produit un signal à la fréquence IF, choisie pour être fixe et stable.
• Ce signal IF est ensuite amplifié et filtré pour isoler la bande souhaitée.

Avantages de l’utilisation d’une fréquence intermédiaire

1. Meilleure sélectivité : Les filtres peuvent être optimisés pour une fréquence fixe, améliorant la capacité à isoler un canal spécifique.
2. Amplification plus efficace : L’amplification à une fréquence fixe est plus stable et moins sujette aux variations.
3. Réduction des perturbations : La conversion en IF permet de réduire les interférences et d’améliorer la qualité du signal.
4. Facilite la conception : Les composants et circuits à fréquence intermédiaire sont standardisés, simplifiant la fabrication.

Choix de la fréquence intermédiaire

La fréquence IF n’est pas universelle et dépend du type de récepteur et de la bande de fréquences utilisée. En radio FM, par exemple, elle est souvent de 10,7 MHz, tandis qu’en radio AM, elle peut être autour de 455 kHz. Le choix de cette fréquence vise à minimiser les interférences et à optimiser les performances du système.

Exemple simplifié de conversion vers une fréquence intermédiaire

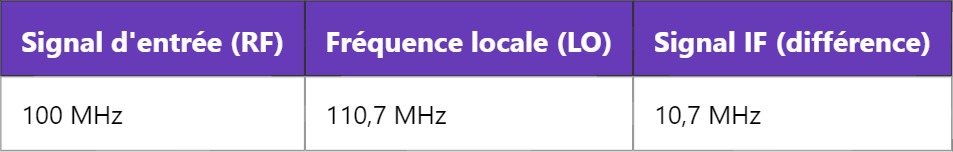

Dans cet exemple, un signal reçu à 100 MHz est converti à une fréquence intermédiaire de 10,7 MHz pour un traitement plus facile.

Applications courantes de la fréquence intermédiaire

• Récepteurs radio AM et FM
• Radars et systèmes de télécommunication
• Équipements de radiodiffusion numérique
• Instruments de mesure électroniques

La fréquence intermédiaire, en permettant une manipulation précise des signaux, est un pilier des technologies modernes de réception et de traitement radio. Si vous souhaitez approfondir, nous verrons bientôt comment fonctionne le mélangeur, un composant clé dans cette conversion.
