GND – Masse : Comprendre son rôle en électronique
Aujourd’hui, on va voir en détail ce que représente le terme GND, souvent appelé masse, dans les circuits électroniques, et pourquoi il est indispensable à la stabilité et au fonctionnement des systèmes électroniques.
Définition de GND (Masse)
GND, abréviation de Ground en anglais, désigne le point de référence électrique commun dans un circuit, généralement considéré comme ayant une tension nulle. La masse sert de référence pour mesurer les tensions dans un circuit et constitue un chemin de retour pour le courant électrique.
Rôle principal de la masse dans un circuit électronique
- Référence de potentiel : La masse sert de point zéro pour toutes les mesures de tension dans le circuit.
- Chemin de retour du courant : Tout courant électrique doit retourner à sa source, et la masse assure ce retour dans la plupart des schémas.
- Réduction des interférences : Une bonne connexion à la masse permet de minimiser le bruit électrique et les perturbations électromagnétiques.
Différents types de masses
La masse peut prendre plusieurs formes selon le contexte :
- Masse analogique : utilisée pour les circuits analogiques, sensible au bruit.
- Masse numérique : dédiée aux circuits numériques, où les commutations rapides génèrent des perturbations.
- Masse de sécurité (Terre) : reliée physiquement à la terre pour assurer la sécurité électrique et éviter les chocs.
La séparation ou la gestion correcte de ces masses dans un système complexe est cruciale pour éviter les boucles de masse et les dysfonctionnements.

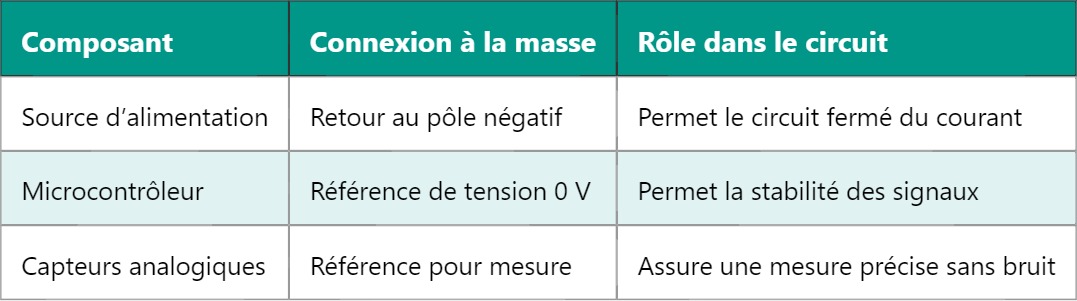

Schéma simplifié de la fonction de la masse
Bonnes pratiques liées à la masse
Pour garantir un fonctionnement optimal et éviter les problèmes, certaines règles sont à respecter :
- Utiliser une masse commune pour tous les composants d’un même circuit.
- Éviter les boucles de masse en planifiant bien les routes de câblage ou les pistes PCB.
- Garder la masse aussi proche que possible des composants sensibles pour réduire le bruit.
- Isoler les masses analogiques et numériques lorsque le circuit le nécessite, puis les relier à un point unique (masse étoile).
Exemple d’utilisation pratique
Dans une carte électronique avec un microcontrôleur et plusieurs capteurs, la masse commune permet d’avoir des lectures cohérentes. Si chaque capteur avait sa propre masse sans connexion commune, les tensions de référence pourraient varier, rendant les mesures impossibles à interpréter.
Maintenant que vous comprenez le rôle fondamental de la masse en électronique, nous verrons bientôt comment le plan de masse sur un PCB optimise la performance globale d’un circuit. Vous ne voudrez pas manquer ça !
