Aujourd’hui, on va découvrir le nitrure de gallium, souvent désigné par son sigle GaN, un matériau semi-conducteur aux performances remarquables utilisées dans l’électronique moderne.

Qu’est-ce que le GaN ?

Le GaN est un composé binaire formé d’azote (N) et de gallium (Ga). Il appartient à la famille des semi-conducteurs III-V, reconnu pour sa large bande interdite (bandgap) d’environ 3,4 eV, bien supérieure à celle du silicium. Cette caractéristique confère au GaN une excellente capacité à fonctionner à haute température, haute tension et fréquences élevées.

Propriétés clés du nitrure de gallium

• Large bande interdite : environ 3,4 eV, ce qui permet un meilleur contrôle des courants et une faible fuite électrique.
• Haute mobilité électronique : les électrons se déplacent rapidement, favorisant des dispositifs plus rapides.
• Robustesse thermique : supporte des températures élevées, supérieur à 300 °C, ce qui est avantageux pour les applications industrielles.
• Résistance élevée aux champs électriques : idéal pour les dispositifs à haute puissance.

Applications principales du GaN

Grâce à ses propriétés, le GaN est largement utilisé dans plusieurs domaines :

1. Électronique de puissance : transistors à effet de champ (HEMT GaN) utilisés dans les alimentations à haute efficacité, onduleurs, et convertisseurs.
2. Radiofréquences (RF) et micro-ondes : amplificateurs pour télécommunications 5G, radars, satellites, où la fréquence et la puissance sont critiques.
3. Optoélectronique : LED bleues et blanches, lasers, utilisés dans l’éclairage, affichages et dispositifs optiques.
4. Électronique embarquée : systèmes automobiles et aérospatiaux bénéficiant de la robustesse et compacité des composants GaN.

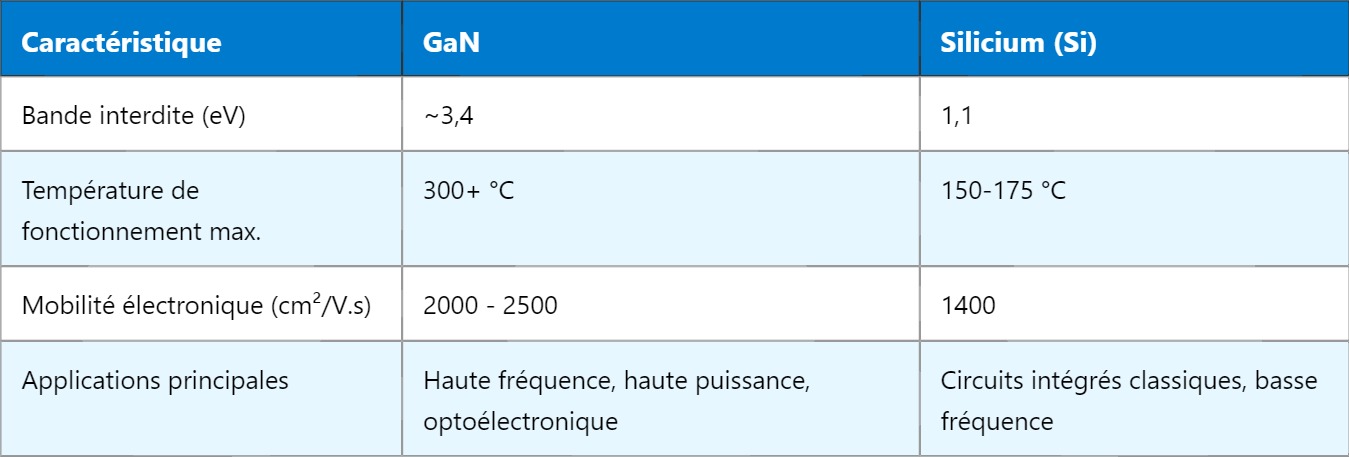

Comparaison entre GaN et silicium (Si)

Défis et limites du GaN

Malgré ses avantages, le GaN présente des contraintes :

• Coût de production : plus élevé que le silicium en raison de techniques de fabrication complexes.
• Qualité des substrats : les cristaux de GaN doivent souvent être déposés sur des substrats de saphir ou de silicium carbide, ce qui pose des défis d’intégrité mécanique et d’intégration.
• Dégradation sous stress électrique : bien que robuste, certains dispositifs GaN peuvent subir des phénomènes de dégradation sous forts courants et tensions sur le long terme.

Exemple d’utilisation pratique : transistor HEMT GaN

Le transistor HEMT (High Electron Mobility Transistor) GaN est un composant clé pour les amplificateurs haute fréquence. Il combine la mobilité électronique élevée du GaN avec une structure hétérojonction qui permet un contrôle efficace du courant. On le retrouve dans les stations de base 5G pour son efficacité et son aptitude à gérer des puissances élevées.
