Aujourd’hui, on va voir en détail ce qu’est un FinFET, un type de transistor innovant qui a révolutionné les performances des circuits intégrés en réduisant significativement les effets de fuite et en améliorant le contrôle du canal.

Qu’est-ce qu’un FinFET ?

FinFET signifie « Fin Field Effect Transistor ». C’est un transistor à effet de champ où le canal conducteur est formé autour d’une structure verticale en forme d’ailette (ou « fin » en anglais). Contrairement aux transistors MOS traditionnels, dont le canal est plat, le FinFET utilise une configuration tridimensionnelle pour mieux contrôler le flux d’électrons entre la source et le drain.

Architecture et fonctionnement

Le cœur du FinFET est sa « fin », une mince bande de silicium qui s’élève verticalement au-dessus du substrat. Le gate (grille) entoure cette ailette sur trois faces — la face avant, la face arrière et le dessus — ce qui permet un contrôle beaucoup plus efficace du canal.

1. Structure 3D : La « fin » est typiquement de l’ordre de quelques dizaines de nanomètres de hauteur et quelques nanomètres de largeur.
2. Contrôle du canal : Le gate tridimensionnel permet de réduire la fuite de courant de sous-seuil, un problème majeur des technologies planaires quand on réduit la taille des transistors.
3. Réduction de la taille : La géométrie permet de diminuer la taille du transistor tout en améliorant ses performances, essentiel pour la loi de Moore.

Avantages du FinFET par rapport aux transistors planaires

• Meilleur contrôle du canal : La grille entoure le canal sur trois faces, ce qui réduit la fuite et améliore la commutation.
• Réduction des effets courts-circuits : Les phénomènes de dégradation électrique liés à la miniaturisation sont atténués.
• Meilleure performance en fréquence : Grâce à une plus faible capacité parasite et à une meilleure mobilité des porteurs.
• Consommation électrique réduite : Les courants de fuite sont fortement diminués, ce qui réduit la dissipation thermique.

Processus de fabrication

La fabrication d’un FinFET est plus complexe que celle d’un transistor plan classique, en raison de la structure 3D. Voici les grandes étapes :

1. Formation des ailes (fins) par gravure sur un substrat silicium.
2. Dépôt du matériau isolant (oxyde de grille).
3. Recouvrement des ailettes par le matériau conducteur de la grille (polysilicium ou métal).
4. Dopage des régions source et drain autour des ailettes.

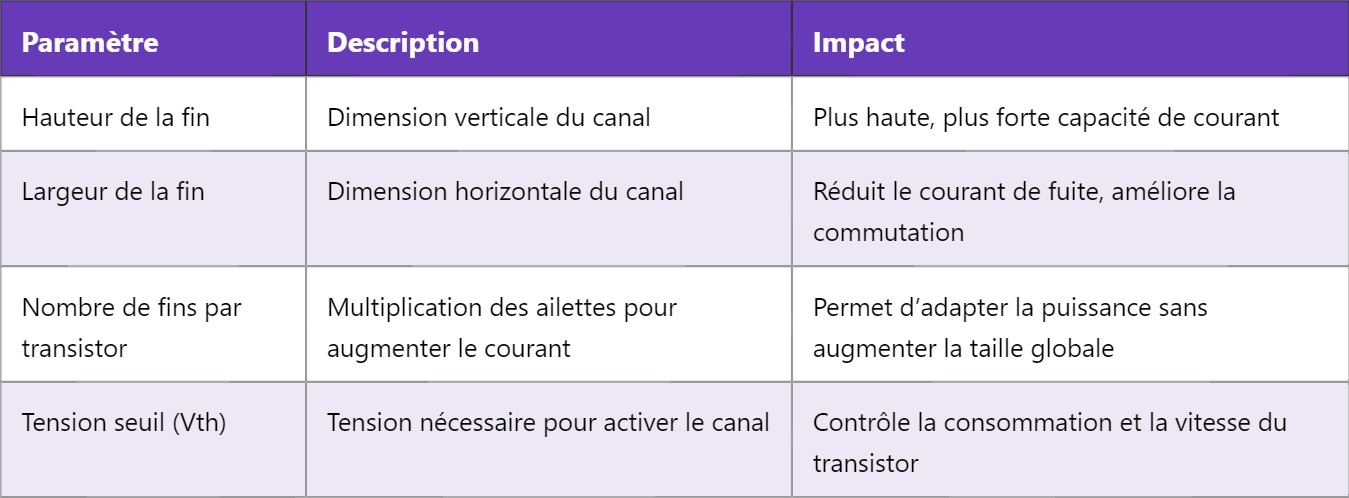

Paramètres clés et caractéristiques électriques

Applications et enjeux

Le FinFET est aujourd’hui la base des microprocesseurs haute performance et des circuits intégrés à très basse consommation. Les fabricants comme Intel, TSMC et Samsung utilisent cette technologie depuis la gravure 14 nm et au-delà. Le FinFET permet de continuer à respecter la miniaturisation imposée par la loi de Moore tout en maîtrisant la consommation et la dissipation thermique.

En parallèle, l’intégration de FinFET ouvre la voie à des architectures multi-gate et multi-fin, optimisant encore plus la densité et la vitesse des puces. Cette technologie est également très étudiée pour les applications mobiles, embarquées et l’Internet des objets, où la faible consommation est primordiale.

Pour approfondir votre compréhension des innovations transistorales, n’hésitez pas à découvrir notre article sur les transistors Gate-All-Around (GAA), qui représentent la prochaine étape après le FinFET.
