FFC – Câble Plat Flexible : Fonctionnement et Applications
Aujourd’hui, on va voir en détail ce qu’est un câble plat flexible (FFC), ses caractéristiques techniques et ses usages dans le domaine de l’électronique moderne. Ce type de câble est essentiel pour assurer des connexions compactes et fiables dans les équipements électroniques actuels.
Définition et Composition du FFC
Le câble plat flexible, ou FFC, est un type de câble électrique constitué de conducteurs plats en cuivre, alignés parallèlement et isolés par une fine couche plastique flexible. Cette conception permet au câble de se plier facilement tout en maintenant une intégrité électrique optimale.
La flexibilité et la compacité du FFC en font un composant indispensable pour les circuits imprimés et les dispositifs où l’espace est limité.

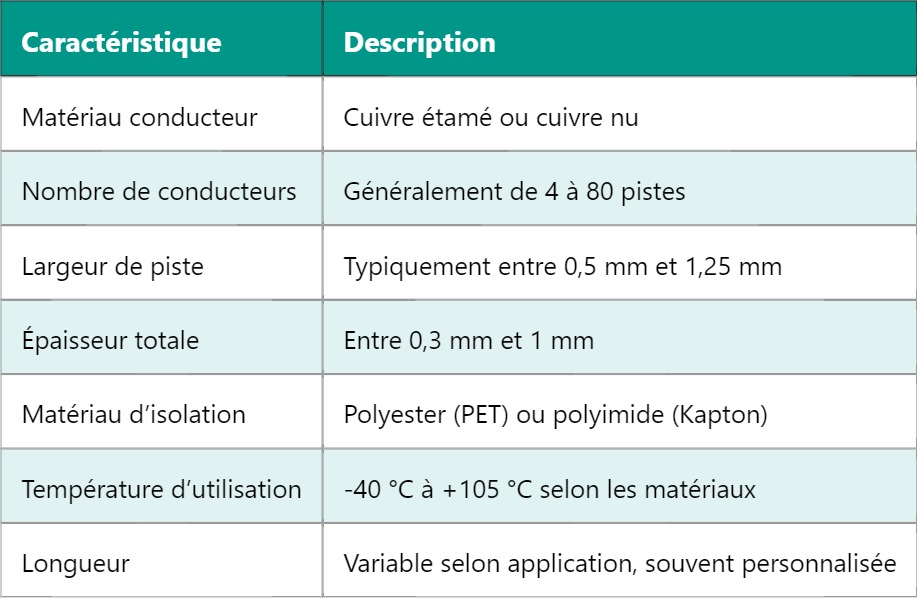

Caractéristiques Techniques Principales
Avantages et Limitations du FFC
- Avantages : faible encombrement, grande flexibilité, poids réduit, facilité d’installation, réduction des interférences électromagnétiques.
- Limitations : sensibilité à la traction excessive, contraintes mécaniques limitées, capacité limitée en courant et tension.
Applications Courantes du Câble Plat Flexible
Le FFC est utilisé dans de nombreux secteurs électroniques :
- Électronique grand public : connexion d’écrans LCD, claviers, imprimantes.
- Automobile : systèmes de tableau de bord et capteurs embarqués.
- Informatique : liaison entre cartes mères et composants mobiles comme lecteurs optiques.
- Robotique : câblage flexible pour articulations mobiles.
Exemple d’Utilisation dans un Connecteur ZIF
Le câble plat flexible est souvent inséré dans un connecteur ZIF (Zero Insertion Force) permettant une connexion fiable et démontable sans endommager les pistes du câble. Cette technique est très répandue dans les assemblages électroniques nécessitant des démontages fréquents.
