EMI Filter : Comprendre le filtre EMI en électronique
Aujourd’hui, on va voir comment les filtres EMI jouent un rôle crucial dans la protection des systèmes électroniques contre les interférences électromagnétiques. Que ce soit dans les équipements industriels, médicaux ou domestiques, ces filtres sont omniprésents dès qu’on cherche à éviter les perturbations électriques indésirables.
Qu’est-ce qu’un filtre EMI ?
EMI est l’acronyme de Electromagnetic Interference, ou interférences électromagnétiques en français. Un filtre EMI est un composant ou un circuit destiné à atténuer ces interférences, qui peuvent affecter le bon fonctionnement des équipements électroniques. Ces interférences proviennent souvent de moteurs, de lignes de puissance, de commutateurs ou même d’autres équipements électroniques voisins.
Pourquoi utiliser un filtre EMI ?
- Réduire les émissions électromagnétiques vers l’extérieur (conformité CEM)
- Protéger les équipements contre les perturbations venant du réseau ou d’autres appareils
- Garantir la fiabilité et la stabilité du fonctionnement électronique
- Respecter les normes internationales comme CISPR, FCC, CE
Constitution typique d’un filtre EMI
Les filtres EMI sont généralement passifs et se composent de combinaisons d’éléments réactifs :
- Inductances (L) : bloquent les hautes fréquences en augmentant leur impédance
- Condensateurs (C) : shuntent les hautes fréquences vers la masse ou entre lignes
- Réseaux LC : forment des circuits passe-bas pour atténuer les fréquences indésirables

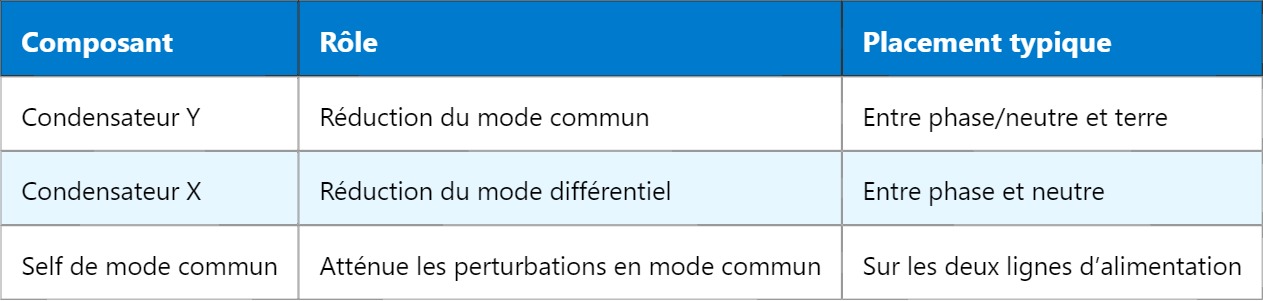

Composant | Rôle | Placement typique |
---|---|---|
Condensateur Y | Réduction du mode commun | Entre phase/neutre et terre |
Condensateur X | Réduction du mode différentiel | Entre phase et neutre |
Self de mode commun | Atténue les perturbations en mode commun | Sur les deux lignes d’alimentation |
Modes de perturbations EMI
Les filtres EMI doivent gérer deux types de bruits :
- Mode différentiel : le courant perturbateur circule entre les lignes actives (phase et neutre)
- Mode commun : le bruit circule en parallèle sur toutes les lignes, vers la terre
Un filtre efficace doit donc être conçu pour atténuer les deux modes, souvent via des topologies combinées LC avec des selfs de mode commun et des condensateurs spécifiques.
Où trouve-t-on des filtres EMI ?
Ils sont intégrés dans les alimentations (SMPS), les entrées secteur d’équipements, les variateurs de vitesse, les cartes électroniques sensibles, et bien d’autres. Même les câbles blindés peuvent intégrer des éléments de filtrage EMI.
Dans l’industrie, leur présence est critique pour le respect des normes de compatibilité électromagnétique (CEM), garantissant que les appareils peuvent coexister sans se perturber mutuellement.
Conseils de mise en œuvre
- Positionner le filtre EMI au plus près de l’entrée secteur
- Réduire la longueur des connexions (surtout de mise à la terre)
- Utiliser des plans de masse et blindages efficaces
- Respecter les tolérances des composants et les niveaux de tension supportés
Une mauvaise implantation peut anéantir l’efficacité du filtre. L’approche doit être systémique : filtrage, blindage et mise à la terre vont de pair.
Exemple typique de schéma de filtre EMI
Un exemple simple de filtre secteur :
- Condensateur X entre phase et neutre
- Self de mode commun sur les deux lignes
- Condensateurs Y entre chaque ligne et la terre
Ce montage classique forme un filtre passe-bas efficace pour les fréquences de quelques kHz à plusieurs MHz.
Maintenant que vous maîtrisez les bases du filtre EMI, pourquoi ne pas explorer comment les selfs de mode commun fonctionnent en détail ? Vous serez surpris de leur importance dans le filtrage CEM.
