Aujourd’hui, on va voir pourquoi la Compatibilité Électromagnétique, ou EMC, est un enjeu crucial dans la conception et l’usage des équipements électroniques modernes.

Qu’est-ce que l’EMC ?

La Compatibilité Électromagnétique désigne la capacité d’un équipement à fonctionner correctement dans son environnement électromagnétique sans générer d’interférences perturbatrices pour d’autres appareils. Autrement dit, un système est compatible électromagnétiquement s’il ne dérange pas son environnement et ne subit pas de perturbations nuisibles.

Les deux facettes de l’EMC

1. La perturbation électromagnétique (émission) : Tout appareil électronique émet naturellement des ondes électromagnétiques qui peuvent perturber d’autres équipements.
2. La susceptibilité (immunité) : La capacité d’un équipement à résister aux perturbations émises par d’autres sources externes.

La maîtrise de l’EMC consiste donc à limiter les émissions indésirables tout en renforçant l’immunité des appareils.

Sources courantes de perturbations électromagnétiques

• Rayonnements conductifs : par exemple, sur les câbles d’alimentation ou de données, via des courants parasites.
• Rayonnements radiatifs : ondes émises dans l’air par des équipements, antennes, ou composants.
• Composants électroniques : tels que les microprocesseurs, moteurs électriques, relais, qui génèrent des transitoires ou des harmoniques.

Normes et régulations EMC

Pour garantir un niveau minimal d’émissions et un seuil d’immunité, plusieurs normes internationales et locales existent :

• CEI (Commission Électrotechnique Internationale) : normes générales et spécifiques par familles d’équipements.
• CISPR (Comité International Spécial des Perturbations Radioélectriques) : normes sur les émissions rayonnées et conduites.
• FCC (Federal Communications Commission) aux États-Unis, avec des limites d’émissions.
• Directive Européenne EMC 2014/30/UE : impose aux fabricants de prouver la conformité EMC pour la mise sur le marché.

Techniques de conception pour améliorer l’EMC

1. Blindage électromagnétique : Utilisation de matériaux conducteurs ou ferromagnétiques pour isoler les sources d’émission.
2. Mise à la terre et câblage : Soigner la conception des masses et le routage des câbles pour éviter les boucles de courant parasites.
3. Filtrage : Ajouter des filtres LC ou ferrites pour réduire les perturbations conduites.
4. Disposition des composants : Séparer physiquement les sources de perturbations des parties sensibles.
5. Utilisation de circuits intégrés dédiés : Certains circuits sont conçus avec des fonctions d’atténuation des interférences.

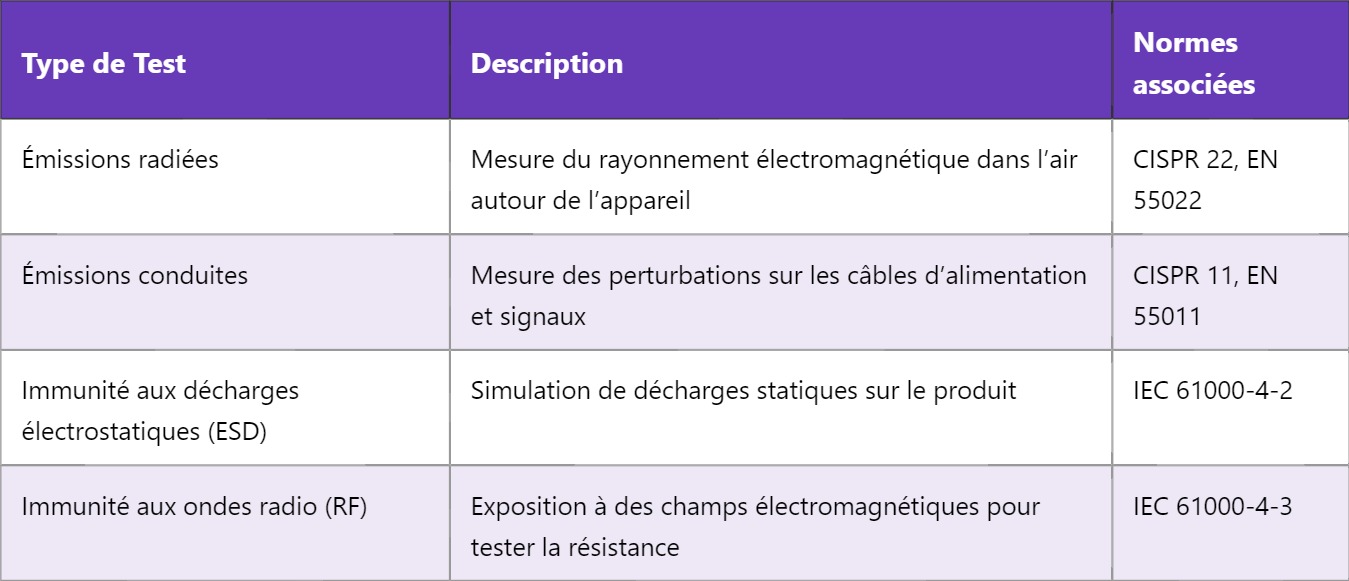

Mesures et tests EMC

Pour valider la conformité EMC, on réalise deux types de tests :

• Mesure des émissions : On mesure l’intensité des perturbations électromagnétiques émises par le produit en conditions normales d’utilisation.
• Test d’immunité : Le produit est soumis à des perturbations contrôlées (ondes radio, décharges électrostatiques, variations de tension) pour vérifier son bon fonctionnement.

Exemple d’application concrète

Imaginons une carte électronique embarquée dans un véhicule. Elle doit cohabiter avec un grand nombre d’équipements électriques et radio (GPS, Bluetooth, moteur, capteurs). Sans bonnes pratiques EMC, la carte pourrait perturber les communications radio ou être elle-même perturbée, entraînant dysfonctionnements ou pannes. L’ingénieur doit donc appliquer des filtres, blindages et tests rigoureux pour garantir une exploitation fiable.

Pour aller plus loin, découvrez comment le filtrage passe-bas joue un rôle clé dans la réduction des interférences électromagnétiques.
