ELCB : Comprendre le Disjoncteur Différentiel et son Fonctionnement

Aujourd’hui on va voir en détail ce qu’est un ELCB, souvent appelé disjoncteur différentiel, un composant essentiel dans la protection électrique des installations domestiques et industrielles.

Qu’est-ce qu’un ELCB ?

ELCB signifie « Earth Leakage Circuit Breaker », ou disjoncteur différentiel en français. C’est un dispositif de sécurité électrique qui détecte les fuites de courant vers la terre, protégeant ainsi les personnes contre les risques d’électrocution et évitant les incendies liés aux défauts d’isolement.

Le disjoncteur différentiel mesure en permanence le courant qui circule dans le circuit électrique. Normalement, le courant entrant par la phase doit être égal au courant sortant par le neutre. S’il détecte une différence (une fuite), il coupe immédiatement l’alimentation.

Principes de fonctionnement

Mesure du courant différentiel : Un tore sensoriel entoure les conducteurs de phase et de neutre. Il compare les intensités qui y circulent.
Détection de fuite : Si une partie du courant s’échappe vers la terre (fuite), le courant différentiel devient non nul.
Déclenchement : Lorsque la fuite dépasse un seuil défini (en général 30 mA pour la protection des personnes), le disjoncteur coupe le circuit en quelques millisecondes.

Types d’ELCB et leurs caractéristiques

Il existe principalement deux types d’ELCB, selon leur principe de fonctionnement et leur mode de détection :

ELCB à courant différentiel (RCCB) : Mesure la différence de courant entre phase et neutre. C’est le modèle le plus répandu aujourd’hui.
ELCB à potentiel de terre (ancien modèle) : Détecte une tension élevée entre la masse et la terre. Il est quasiment obsolète et remplacé par le RCCB.

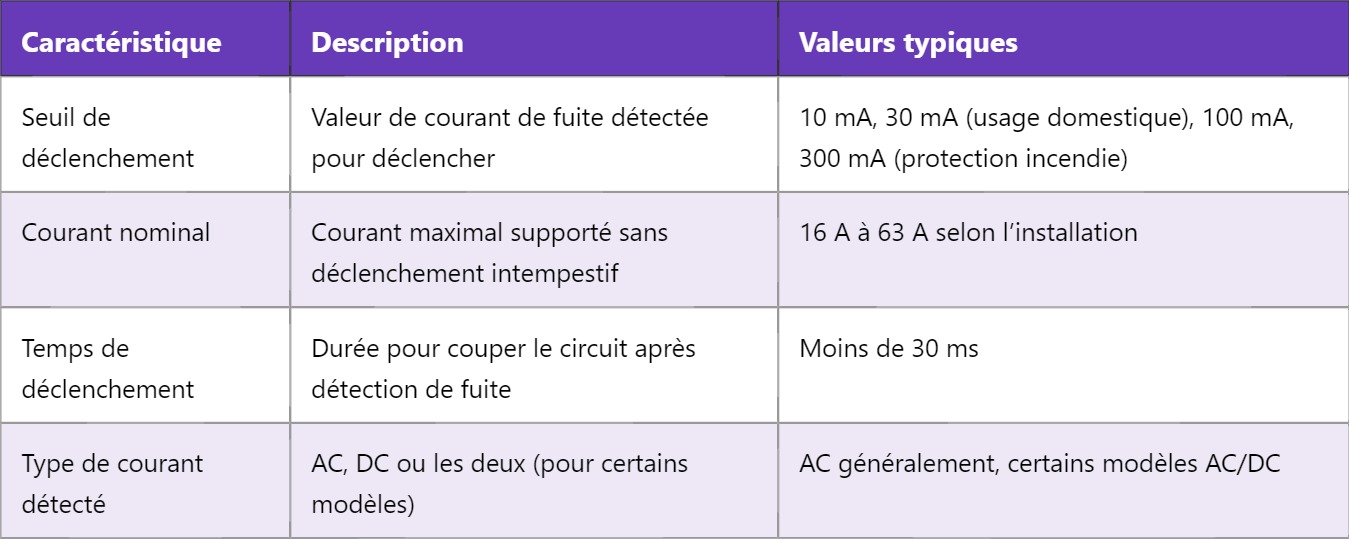

Caractéristiques techniques clés

Caractéristique	Description	Valeurs typiques
Seuil de déclenchement	Valeur de courant de fuite détectée pour déclencher	10 mA, 30 mA (usage domestique), 100 mA, 300 mA (protection incendie)
Courant nominal	Courant maximal supporté sans déclenchement intempestif	16 A à 63 A selon l’installation
Temps de déclenchement	Durée pour couper le circuit après détection de fuite	Moins de 30 ms
Type de courant détecté	AC, DC ou les deux (pour certains modèles)	AC généralement, certains modèles AC/DC

Installation et normes

Le disjoncteur différentiel doit être installé en tête de circuit ou tableau électrique, garantissant la protection de l’ensemble des circuits en aval. En France, la norme NF C 15-100 impose la protection différentielle avec un seuil de 30 mA dans les installations domestiques.

Il est recommandé de tester régulièrement l’ELCB à l’aide du bouton « test » intégré, qui simule une fuite de courant et déclenche le disjoncteur pour vérifier son bon fonctionnement.

Pourquoi l’ELCB est-il crucial ?

Protection des personnes : En coupant instantanément le circuit en cas de fuite, il évite les électrocutions, souvent mortelles.
Prévention incendie : Les fuites de courant peuvent provoquer des échauffements et départs de feu ; l’ELCB limite ce risque.
Conformité réglementaire : Son installation est obligatoire dans la plupart des pays pour garantir la sécurité électrique.

Exemple concret d’application

Imaginons un appareil électroménager défectueux dont l’isolation est abîmée. Le courant peut s’échapper vers la carcasse métallique reliée à la terre. L’ELCB détecte cette fuite et coupe l’alimentation avant que l’utilisateur ne touche l’appareil, évitant ainsi une électrocution.

Pour approfondir vos connaissances sur les composants de protection électrique, n’hésitez pas à découvrir notre article sur le rôle du disjoncteur magnétothermique.
