DSP – Processeur de signal numérique : principes et fonctionnement

Aujourd’hui, on va explorer en détail le DSP, ou processeur de signal numérique, un composant clé dans le traitement moderne des signaux électroniques. Le DSP est un circuit spécialisé conçu pour manipuler des signaux sous forme numérique, ce qui permet des traitements rapides, précis et flexibles, indispensables dans de nombreux domaines tels que les télécommunications, l’audio, l’imagerie et le contrôle industriel.

Qu’est-ce qu’un DSP ?

Le DSP est un microprocesseur optimisé pour exécuter des algorithmes de traitement de signal en temps réel. Contrairement aux processeurs généraux, il est conçu pour effectuer rapidement des opérations mathématiques complexes comme les multiplications et additions nécessaires aux filtres numériques, à la transformée de Fourier, ou encore à la compression de données.

Fonctions principales d’un DSP

Filtrage numérique : suppression ou extraction de fréquences spécifiques
Modulation et démodulation des signaux
Analyse spectrale via la transformée de Fourier rapide (FFT)
Compression et décompression des données audio/vidéo
Correction d’erreurs dans les communications numériques

Architecture typique d’un processeur DSP

Les DSP sont structurés pour maximiser la rapidité des calculs numériques. Ils disposent souvent :

D’unités de calcul arithmétique spécialisées (ALU) avec multiplication-accumulation (MAC)
D’une mémoire rapide, souvent divisée en mémoire de programme et mémoire de données
D’un bus interne à haute vitesse pour transfert de données optimisé
D’un ensemble d’instructions adaptées aux opérations sur vecteurs et matrices

Exemple simple de traitement avec un DSP

Considérons un filtre passe-bas numérique. Le DSP reçoit un signal audio échantillonné, applique un filtre par convolution avec un jeu de coefficients prédéfinis, et restitue un signal dont les hautes fréquences sont atténuées. Ce processus nécessite de nombreuses opérations MAC répétées à grande vitesse.

Applications courantes des DSP

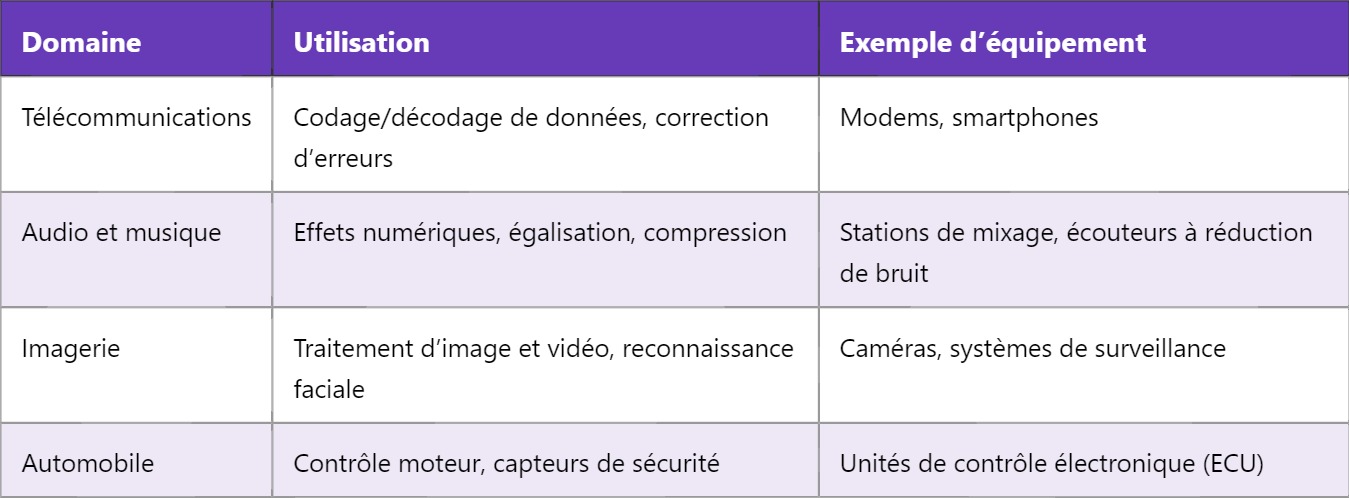

Domaine	Utilisation	Exemple d’équipement
Télécommunications	Codage/décodage de données, correction d’erreurs	Modems, smartphones
Audio et musique	Effets numériques, égalisation, compression	Stations de mixage, écouteurs à réduction de bruit
Imagerie	Traitement d’image et vidéo, reconnaissance faciale	Caméras, systèmes de surveillance
Automobile	Contrôle moteur, capteurs de sécurité	Unités de contrôle électronique (ECU)

La flexibilité du DSP permet également de programmer des algorithmes spécifiques selon les besoins, rendant cet outil incontournable pour les systèmes embarqués modernes.

Si ce sujet vous a intéressé, vous découvrirez avec intérêt comment fonctionnent les convertisseurs analogique-numérique (CAN), indispensables pour l’interface entre le monde réel et le traitement numérique.
