Aujourd’hui, on va explorer en détail le DMM, ou multimètre numérique, un outil indispensable pour toute mesure électrique précise. Que ce soit pour mesurer la tension, le courant ou la résistance, le DMM s’impose comme un instrument polyvalent et fiable.

Présentation générale du DMM

Le DMM (Digital Multimeter) est un appareil de mesure électronique qui affiche numériquement les grandeurs électriques. Contrairement au multimètre analogique, il utilise un convertisseur analogique-numérique pour fournir des lectures précises et faciles à interpréter.

Principales fonctions et mesures réalisées

• Mesure de tension (Voltmètre) : Le DMM mesure les tensions continues (DC) et alternatives (AC) selon la gamme choisie.
• Mesure de courant (Ampèremètre) : Permet de mesurer le courant électrique traversant un circuit, souvent limité à quelques ampères en fonction du modèle.
• Mesure de résistance (Ohmmètre) : Vérifie la résistance des composants ou circuits, utile pour tester continuité et état des résistances.
• Test de diodes et continuité : Certains modèles disposent d’un mode spécifique pour tester les diodes et détecter les courts-circuits via un signal sonore.

Structure et composants internes

Le cœur du DMM repose sur un convertisseur analogique-numérique (CAN), un microprocesseur qui traite les signaux électriques, et un écran LCD pour l’affichage. Les sélecteurs rotatifs permettent de choisir le mode et la gamme adaptés à la mesure. Des fusibles internes protègent l’appareil contre les surcharges.

Utilisation correcte du DMM

1. Choisir la fonction et la plage de mesure adaptée (tension, courant, résistance).
2. Brancher correctement les sondes : généralement, la sonde noire va sur la borne COM, la rouge sur la borne V/Ω ou mA/A selon la mesure.
3. Respecter la polarité, surtout en courant continu.
4. Lire attentivement les résultats sur l’écran numérique, qui indiquent souvent aussi des informations complémentaires comme la polarité ou un signal d’erreur.
5. Éteindre le multimètre après usage pour économiser la batterie.

Exemple de mesure de tension continue

Pour mesurer une tension continue sur une pile 9 V :

1. Positionnez le sélecteur sur « V DC ».
2. Branchez la sonde noire sur COM, la rouge sur V/Ω.
3. Placez les sondes sur les bornes de la pile (rouge sur positif, noir sur négatif).
4. Lisez la valeur affichée, qui devrait être proche de 9 V.

Précautions d’usage

• Ne jamais mesurer une tension supérieure à la limite spécifiée pour éviter d’endommager le multimètre.
• Vérifier l’état des sondes et des fusibles avant chaque utilisation.
• Ne jamais toucher les parties métalliques des sondes lors d’une mesure pour éviter les chocs électriques.

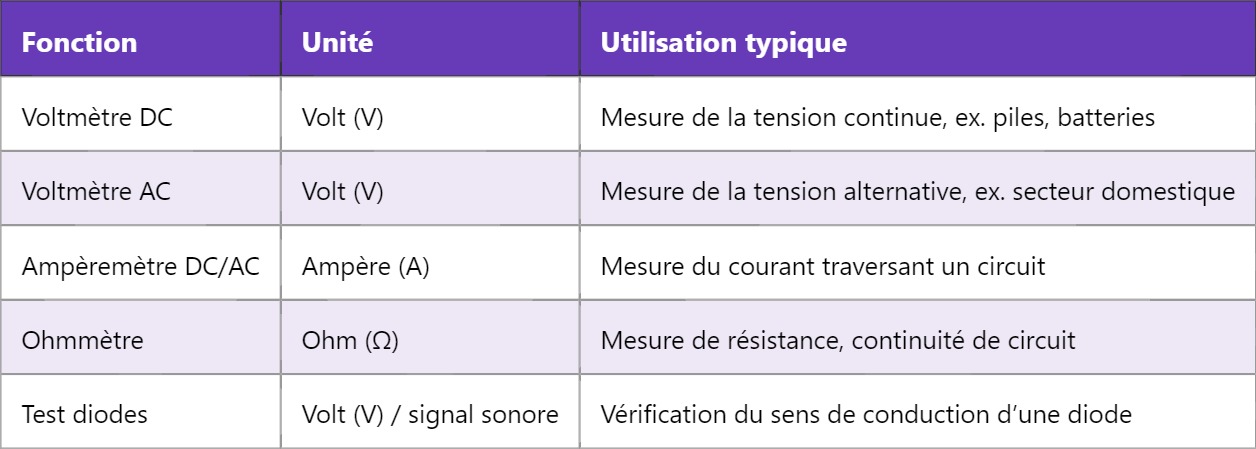

Tableau récapitulatif des fonctions standards du DMM

En maîtrisant le DMM, vous disposerez d’un outil essentiel pour diagnostiquer et comprendre vos circuits électroniques. Pour aller plus loin, découvrez comment fonctionne un oscilloscope, un autre instrument incontournable dans le domaine des mesures électroniques.
