Aujourd’hui, on va voir en détail ce qu’est un DIP Switch, ou interrupteur DIP, un composant électronique essentiel pour configurer rapidement des circuits sans avoir besoin de modifier le câblage.

Qu’est-ce qu’un DIP Switch ?

Le terme DIP signifie Dual Inline Package. Un DIP Switch est un ensemble d’interrupteurs miniatures regroupés dans un boîtier à broches, conçu pour être monté sur un circuit imprimé. Chaque interrupteur individuel peut être positionné sur ON ou OFF, permettant ainsi de modifier des paramètres ou de configurer un circuit sans outils.

Caractéristiques techniques principales

• Boîtier compact à double rangée de broches (généralement 2.54 mm d’espacement)
• Nombre d’interrupteurs variant de 2 à 12 ou plus
• Fonctionnement mécanique simple, fiable et durable
• Utilisation pour configurer des adresses, modes ou options dans un circuit électronique

Applications courantes

Les DIP Switches sont largement utilisés dans les équipements électroniques pour :

1. Configurer des adresses d’appareils, comme dans les réseaux ou systèmes embarqués
2. Définir des modes de fonctionnement sur des cartes électroniques
3. Activer ou désactiver certaines fonctions sans intervention logicielle
4. Tests et débogage rapide pendant le développement matériel

Principe de fonctionnement

Chaque interrupteur agit comme un simple contact ouvert ou fermé. En position ON, il ferme le circuit, permettant le passage du courant. En position OFF, le circuit est ouvert. Le microcontrôleur ou autre composant électronique peut ainsi lire l’état des interrupteurs via des entrées numériques.

Exemple d’utilisation typique

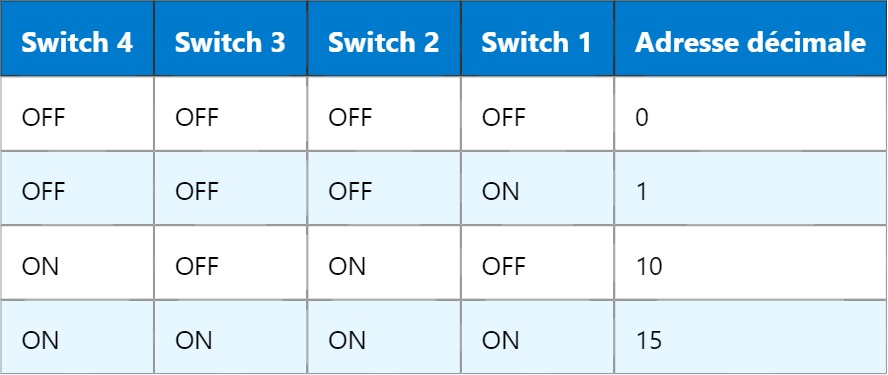

Sur un circuit avec un microcontrôleur, un DIP Switch à 4 positions peut servir à sélectionner l’adresse d’un périphérique, allant de 0 à 15 (en binaire). Chaque interrupteur correspond à un bit, ON = 1, OFF = 0.

Avantages et limites

• Avantages : Facilité de configuration sans programmation, coût faible, robustesse mécanique, réversibilité
• Limites : Pas adapté pour modifications fréquentes en cours d’utilisation, pas de contrôle à distance

Les interrupteurs DIP restent une solution simple et efficace pour beaucoup d’applications où la flexibilité logicielle est limitée ou non souhaitée.
