Aujourd’hui on va voir en détail ce qu’est un DCDC Converter, un composant clé en électronique permettant de modifier une tension continue en une autre tension continue, souvent avec un rendement élevé et une grande efficacité.

Qu’est-ce qu’un DCDC Converter ?

Le terme « DCDC Converter » désigne un convertisseur continu-continu. Il s’agit d’un dispositif électronique qui transforme une tension continue (DC) d’entrée en une autre tension continue de sortie, qui peut être plus élevée, plus basse ou égale, selon le type de convertisseur.

Principaux types de convertisseurs DC-DC

Il existe plusieurs architectures de DCDC Converter, chacune adaptée à un usage spécifique :

• Convertisseur Buck : abaisse la tension d’entrée à une valeur inférieure en sortie.
• Convertisseur Boost : élève la tension d’entrée à une valeur supérieure en sortie.
• Convertisseur Buck-Boost : permet d’obtenir une tension de sortie plus haute ou plus basse que la tension d’entrée selon les besoins.
• Convertisseur Cuk : génère une tension de sortie avec polarité inversée et peut aussi ajuster la tension.
• Convertisseur Flyback : utilisé dans les alimentations isolées, souvent pour des tensions multiples.

Fonctionnement général

Le DCDC Converter fonctionne en commutant rapidement un interrupteur électronique (souvent un transistor MOSFET) pour transférer de l’énergie via des composants passifs (inductances, condensateurs) vers la charge, tout en régulant la tension de sortie.

1. L’interrupteur s’ouvre et se ferme à haute fréquence.
2. Cette commutation crée une variation contrôlée du courant dans une inductance, stockant et restituant l’énergie.
3. Un filtre capacitif lisse la tension pour obtenir une sortie stable.
4. Un circuit de contrôle ajuste le rapport cyclique (duty cycle) pour maintenir la tension de sortie souhaitée malgré les variations de charge ou de tension d’entrée.

Caractéristiques importantes d’un DCDC Converter

• Efficacité énergétique : généralement élevée, pouvant atteindre plus de 90 %.
• Plage de tension d’entrée : importante pour s’adapter aux variations d’alimentation.
• Plage de tension de sortie : variable selon l’application.
• Fréquence de commutation : souvent entre quelques kHz et plusieurs MHz, impactant la taille des composants passifs.
• Régulation : stabilité de la tension de sortie face aux variations.

Applications courantes

Le DCDC Converter est omniprésent dans de nombreux domaines :

• Alimentations pour microprocesseurs et circuits intégrés.
• Gestion d’énergie dans les véhicules électriques et hybrides.
• Alimentations pour dispositifs mobiles (smartphones, tablettes).
• Systèmes embarqués, robotique, et équipements industriels.

Exemple simple : Convertisseur Buck

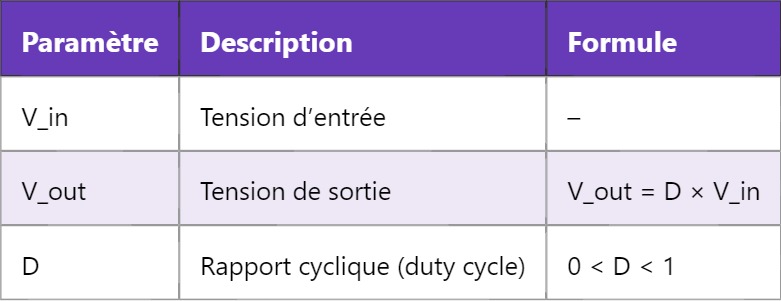

Le convertisseur Buck abaisse la tension d’entrée. Lorsqu’on ferme l’interrupteur, l’inductance se charge et stocke de l’énergie. À l’ouverture, l’inductance restitue l’énergie à la charge, la tension de sortie est inférieure à la tension d’entrée. Le rapport cyclique D définit la tension de sortie :

Ce principe simple est à la base de nombreux convertisseurs pour la régulation d’énergie avec un rendement optimal.
