Aujourd’hui, on va voir en détail ce qu’est le CVD, ou dépôt chimique en phase vapeur, une technique incontournable dans la fabrication des composants électroniques modernes.

Qu’est-ce que le CVD ?

Le dépôt chimique en phase vapeur (Chemical Vapor Deposition, CVD) est un procédé qui permet de déposer une couche mince de matériau solide sur un substrat à partir de précurseurs chimiques sous forme de gaz. Ces gaz réagissent ou se décomposent à la surface du substrat chauffé, formant ainsi un film fin aux propriétés contrôlées.

Principe et mécanisme du CVD

Le mécanisme du CVD repose sur plusieurs étapes clés :

1. Transport des précurseurs gazeux vers la surface du substrat.
2. Adsorption des molécules gazeuses sur la surface.
3. Réaction chimique à la surface, qui peut inclure décomposition, oxydation ou réduction.
4. Formation du film solide et élimination des sous-produits gazeux.

Le processus est généralement réalisé dans une chambre sous vide où la température, la pression, et le flux gazeux sont strictement contrôlés.

Types de CVD

Il existe plusieurs variantes de CVD adaptées à différentes applications :

• CVD thermique : Activation par la température uniquement.
• CVD plasma assisté (PECVD) : Utilisation d’un plasma pour abaisser la température de dépôt et améliorer la qualité des films.
• CVD à basse pression (LPCVD) : Réalisé à basse pression pour un meilleur contrôle de la qualité et de la uniformité des couches.
• CVD assisté par laser ou micro-ondes : Techniques spécifiques pour certains matériaux ou géométries complexes.

Applications principales en électronique

Le CVD est largement utilisé dans l’industrie électronique, notamment pour :

• Le dépôt de couches isolantes comme le dioxyde de silicium (SiO₂) ou le nitrure de silicium (Si₃N₄).
• La formation de couches conductrices ou semi-conductrices, par exemple le dépôt de polycristaux de silicium (poly-Si).
• La fabrication de couches barrières pour éviter la diffusion des impuretés.
• La production de films durs pour la protection mécanique ou chimique des dispositifs.

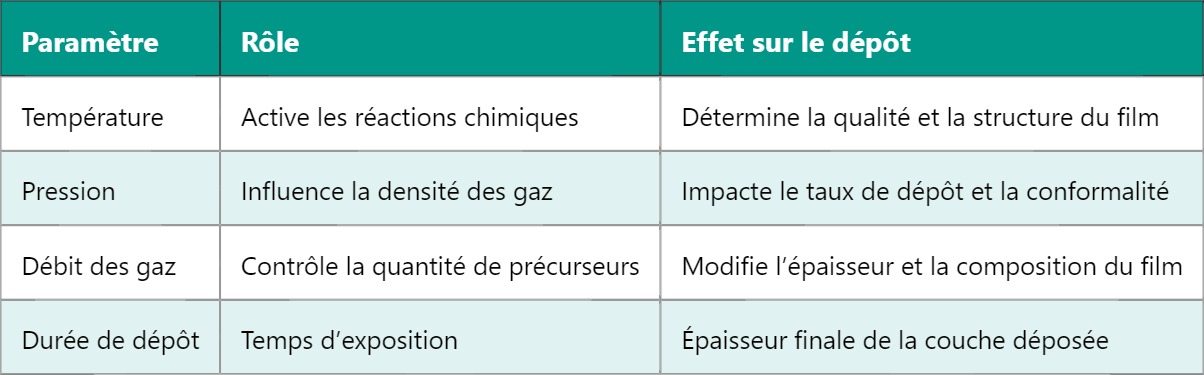

Paramètres influençant le dépôt

Exemple d’application : dépôt de SiO₂ par LPCVD

Le dépôt de dioxyde de silicium par LPCVD est couramment utilisé pour isoler les composants sur une puce électronique. On injecte des précurseurs comme le tétrachlorure de silicium (SiCl₄) et la vapeur d’oxygène dans la chambre à environ 700°C sous basse pression. La réaction produit une couche de SiO₂ homogène, dense et bien adhérente, idéale pour l’isolation électrique.

Avantages et limites du CVD

• Avantages :
  • Grande uniformité et pureté des films.
  • Contrôle précis de l’épaisseur et des propriétés du film.
  • Adapté à de nombreuses formes et géométries.
• Limites :
  • Températures parfois élevées, limitant certains substrats.
  • Coût élevé des équipements et précurseurs.
  • Gestion complexe des sous-produits toxiques ou corrosifs.

Le CVD reste un pilier dans la microélectronique et les nanotechnologies grâce à sa flexibilité et sa précision, notamment pour les futures générations de circuits intégrés. Pour approfondir vos connaissances sur d’autres méthodes de dépôt de couches minces, n’hésitez pas à découvrir notre article sur la technique ALD (Atomic Layer Deposition), une alternative aux performances complémentaires.
