Le Convertisseur Bruit de Phase en Jitter permet de calculer le jitter RMS d’un oscillateur à partir de son bruit de phase intégré. Cet outil est utile pour les ingénieurs RF et les concepteurs de circuits électroniques qui souhaitent évaluer la stabilité du signal et les performances temporelles des systèmes oscillateurs.

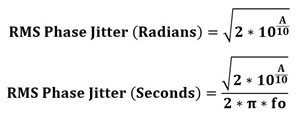

Formule du Jitter
Jitter RMS (en radians) = √(2 × 10^(A/10))
Jitter RMS (en microsecondes) = Jitter RMS / (2π × f₀) × 10⁶
Explication de la Formule
Cette formule relie le bruit de phase intégré A à la variation temporelle du signal, c’est-à-dire le jitter RMS. Le jitter en radians fournit une mesure angulaire de la variation de phase, tandis que la conversion en microsecondes permet de comprendre l’effet sur le temps du signal à une fréquence f₀. Ce calcul est essentiel pour évaluer la qualité des signaux dans les systèmes RF et les communications à haute vitesse.
Exemples de Calcul
Exemple 1 : f₀ = 10 MHz, A = -80 dBc. Jitter ≈ 0,0045 Rad, 0,0072 µs
Exemple 2 : f₀ = 100 MHz, A = -100 dBc. Jitter ≈ 0,002 Rad, 0,0032 µs
Applications du Convertisseur Bruit de Phase → Jitter
- Analyse de la stabilité des oscillateurs RF
- Conception de circuits haute fréquence et horloges précises
- Vérification de la qualité des signaux dans les systèmes de communication
- Simulation et optimisation des performances temporelles des dispositifs électroniques
- Outil pédagogique pour l’ingénierie électronique et les télécommunications
