Connecteur RJ45 : tout savoir sur le standard RJ45
Aujourd’hui, on va voir en détail ce qu’est un connecteur RJ45, une pièce essentielle dans le monde des réseaux informatiques et des télécommunications. Ce composant standardisé est au cœur de la transmission des données filaires, et comprendre ses caractéristiques est crucial pour tout professionnel ou passionné d’électronique.
Qu’est-ce que le RJ45 ?
Le terme RJ45 signifie « Registered Jack 45 ». Il désigne une norme de connecteur modulaire utilisée principalement pour les câbles Ethernet. Ce connecteur à 8 broches est standard dans la plupart des réseaux locaux (LAN) et permet la connexion fiable entre équipements tels que les ordinateurs, les switches, et les routeurs.
Caractéristiques techniques du connecteur RJ45
- Nombre de broches : 8 conducteurs (4 paires torsadées)
- Format : Modulaire, avec une languette de verrouillage
- Compatibilité : Câbles de catégorie 5e, 6, 6a, 7 et 8
- Utilisation : Transmission de données numériques via Ethernet, téléphonie, ou autres protocoles réseaux
Structure interne et brochage

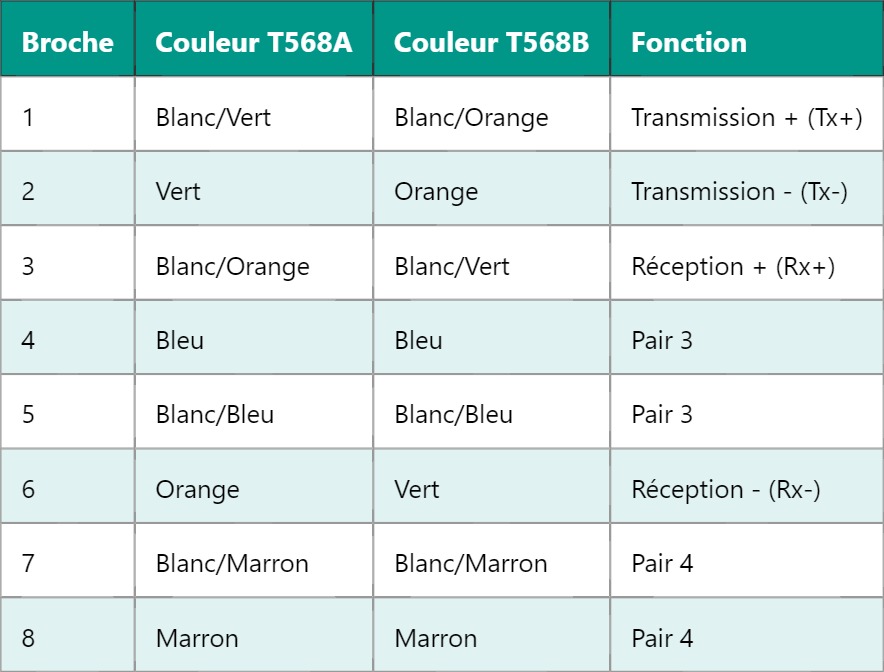

Le connecteur RJ45 contient 8 fils répartis en 4 paires torsadées, ce qui réduit les interférences électromagnétiques et optimise la qualité du signal. Le brochage suit deux normes principales : T568A et T568B, qui déterminent l’ordre des fils dans le connecteur.
Utilisation pratique et câblage
Le câblage RJ45 nécessite un outil de sertissage spécifique. Pour garantir une connexion optimale, il faut respecter l’ordre des fils selon la norme choisie (T568A ou T568B). Le câble est inséré dans le connecteur, puis les contacts métalliques sont sertis pour assurer un contact électrique fiable. Le connecteur est ensuite verrouillé mécaniquement grâce à la languette.
- Préparer le câble en retirant la gaine extérieure.
- Dénuder et ordonner les fils selon la norme (T568A ou T568B).
- Insérer les fils dans le connecteur RJ45, bien jusqu’au fond.
- Utiliser une pince à sertir pour fixer les contacts métalliques.
- Vérifier la continuité avec un testeur de câble réseau.
Applications et variantes du RJ45
Bien que principalement utilisé pour les réseaux Ethernet 10/100/1000 Mbps, le RJ45 peut aussi servir pour :
- La téléphonie sur IP (VoIP)
- Les réseaux industriels avec des protocoles spécifiques
- Les transmissions de signaux audio ou vidéo dans certains systèmes
Il existe aussi des variantes blindées (STP, FTP) pour réduire davantage les interférences, particulièrement dans les environnements électriquement bruyants.
Conclusion
Le connecteur RJ45 reste un standard incontournable pour la transmission filaire des données en réseaux. Sa conception simple, normalisée et robuste permet des connexions rapides et fiables, essentielles pour les infrastructures informatiques modernes.
Pour aller plus loin, découvrez comment fonctionne la norme Ethernet et ses différentes catégories de câbles, un complément indispensable à la maîtrise du RJ45.
