Utilisé depuis des décennies dans les systèmes électroniques, le connecteur D-Sub (ou D-subminiature) reste une interface fiable pour de nombreuses applications. Aujourd’hui on va voir en détail comment ce connecteur est structuré, ses usages typiques et les critères de choix selon les besoins.

Structure d’un connecteur D-Sub

Le D-Sub est composé de deux parties principales : un connecteur mâle (avec broches) et un connecteur femelle (avec douilles). Le boîtier métallique en forme de D permet un bon alignement mécanique et une protection contre les interférences électromagnétiques.

• Boîtier métallique : assure la polarisation et la protection EMI.
• Nombre de positions : généralement 9, 15, 25, 37 ou 50 broches.
• Montage : traversant ou en surface, avec fixations par vis.
• Blindage : souvent présent pour les applications industrielles ou sensibles au bruit.

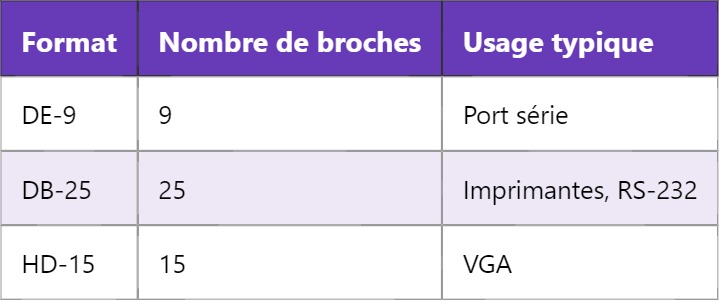

Types et variantes de D-Sub

Le format D-Sub a évolué pour répondre à différentes normes et exigences. Il existe des variantes selon l’usage, la densité des broches et le type de signaux transportés.

1. DE-9 : souvent utilisé pour les ports série RS-232.
2. DA-15 : présent dans les anciennes cartes son ou interfaces de jeu.
3. DB-25 : utilisé pour les ports parallèles et certaines interfaces série.
4. HD (High Density) : plus de broches dans un même format, par exemple les connecteurs VGA (DE-15 HD).

Applications courantes

Le connecteur D-Sub est largement utilisé dans différents domaines :

• Communication série (RS-232, RS-422, RS-485)
• Réseaux industriels
• Interfaces utilisateur sur équipements de laboratoire
• Transfert de données parallèles (imprimantes, instruments anciens)
• Signal vidéo analogique (VGA)

Certains modèles sont étanches (IP67) ou conçus pour des environnements extrêmes, avec des contacts plaqués or pour garantir la durabilité.

Critères de choix

Pour sélectionner le bon connecteur D-Sub, il faut considérer :

• Nombre et type de signaux (analogiques, numériques, alimentation)
• Conditions environnementales (humidité, vibrations, température)
• Fréquence de connexion/déconnexion
• Normes à respecter (UL, MIL, CE…)

Le D-Sub reste une solution robuste et adaptable, même face aux connecteurs modernes. Sa simplicité, son coût et sa compatibilité avec des milliers d’équipements en font un standard encore bien vivant.

Pour aller plus loin, découvrez comment le RS-232 continue d’être utilisé dans les systèmes embarqués actuels.
