CMOS – Semi-conducteur complémentaire

Aujourd’hui on va voir en détail ce qu’est le CMOS, ou semi-conducteur complémentaire, une technologie clé en électronique moderne, notamment dans les circuits intégrés à basse consommation.

Définition et principe de fonctionnement

Le CMOS (Complementary Metal-Oxide-Semiconductor) désigne une technologie de fabrication de circuits intégrés utilisant deux types de transistors complémentaires : les transistors à canal N (NMOS) et les transistors à canal P (PMOS). Ces deux types de transistors sont montés de façon complémentaire pour minimiser la consommation d’énergie, en ne consommant pratiquement rien lorsque le circuit est stable (état statique).

Le principe repose sur l’alternance des transistors NMOS et PMOS dans un même circuit logique, ce qui permet d’assurer la commutation entre les états haut et bas tout en réduisant les pertes d’énergie par conduction directe. Ce mécanisme contraste avec les technologies précédentes, comme le TTL, qui consommaient davantage en fonctionnement statique.

Structure et caractéristiques techniques

• Transistors NMOS : conduisent lorsque la tension d’entrée est haute, connectés à la masse (GND).
• Transistors PMOS : conduisent lorsque la tension d’entrée est basse, connectés à la tension d’alimentation (VDD).
• Complémentarité : le couple NMOS-PMOS forme un inverseur où un transistor est toujours bloqué lorsque l’autre conduit, évitant ainsi les courants de fuite continus.

Avantages du CMOS

1. Basse consommation : la consommation dynamique est faible et la consommation statique quasiment nulle.
2. Haute densité d’intégration : la technologie CMOS permet de créer des circuits très compacts et complexes.
3. Grande vitesse de commutation : adaptée aux microprocesseurs et mémoires rapides.
4. Résistance aux perturbations : meilleure tolérance aux bruits électriques.

Applications courantes

La technologie CMOS est aujourd’hui omniprésente dans les microprocesseurs, mémoires RAM, capteurs d’image, et presque tous les circuits numériques modernes. Sa faible consommation la rend idéale pour les dispositifs mobiles alimentés par batterie, comme les smartphones et ordinateurs portables.

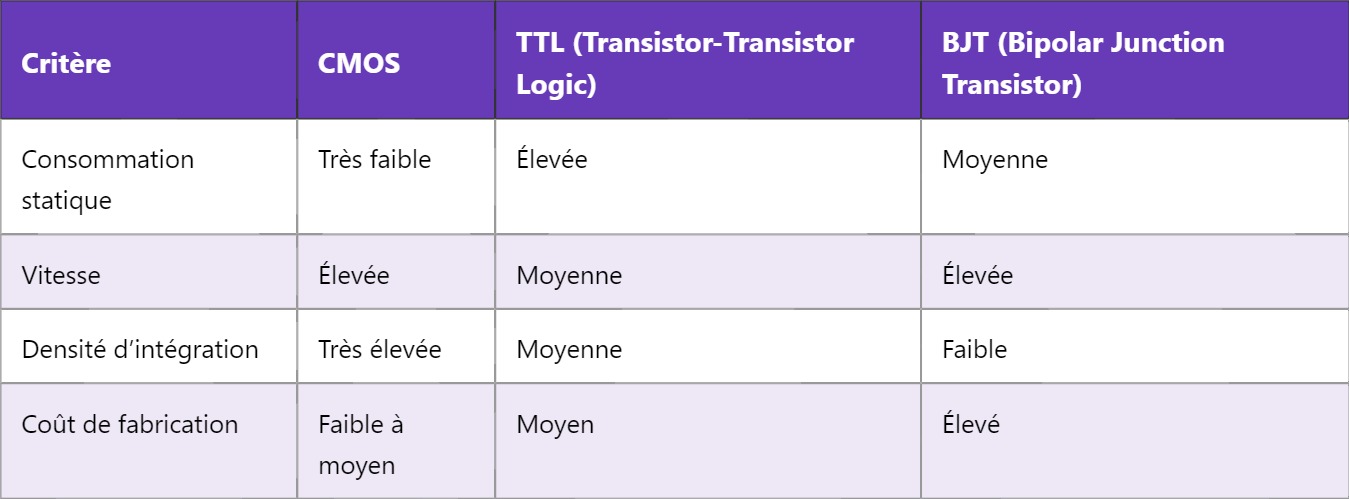

Tableau comparatif entre CMOS et autres technologies

Quelques précautions et limites

Malgré ses nombreux avantages, le CMOS présente des limites notamment en termes de sensibilité aux décharges électrostatiques (ESD) et aux radiations. De plus, à des fréquences très élevées ou dans des environnements extrêmes, d’autres technologies peuvent être préférées. Cependant, les avancées constantes dans la miniaturisation et le design permettent de pallier progressivement ces contraintes.

Si vous souhaitez approfondir la compréhension des transistors NMOS et PMOS qui composent la base du CMOS, je vous invite à consulter notre prochain article dédié aux transistors MOSFET.
