CCFL : Comprendre la lampe fluorescente à cathode froide
Aujourd’hui, on va voir en détail le fonctionnement et les caractéristiques de la lampe CCFL, ou lampe fluorescente à cathode froide, un composant essentiel dans plusieurs applications d’éclairage et d’affichage.
Principe de fonctionnement
La lampe CCFL repose sur un tube en verre contenant un gaz rare à basse pression, généralement de l’argon mélangé à une petite quantité de mercure. Les cathodes situées aux extrémités du tube émettent des électrons lorsqu’elles sont polarisées par une haute tension alternative. Ces électrons excitent les atomes de gaz, ce qui génère des ultraviolets invisibles. Une couche de phosphore déposée à l’intérieur du tube convertit ces ultraviolets en lumière visible.
Caractéristiques techniques
- Faible consommation électrique par rapport aux lampes à incandescence.
- Température de fonctionnement basse, d’où le terme « cathode froide ».
- Longue durée de vie, souvent plusieurs milliers d’heures.
- Allumage nécessitant un ballast électronique ou un transformateur spécifique.
- Lumière uniforme et diffuse, adaptée à l’éclairage d’écrans et panneaux.
Applications courantes
Les CCFL sont principalement utilisées dans :
- Les écrans LCD pour assurer un rétroéclairage homogène.
- L’éclairage architectural, notamment pour des effets décoratifs.
- Les instruments de mesure et équipements médicaux nécessitant une lumière stable.
- Certains dispositifs d’éclairage compact où la faible émission de chaleur est un atout.

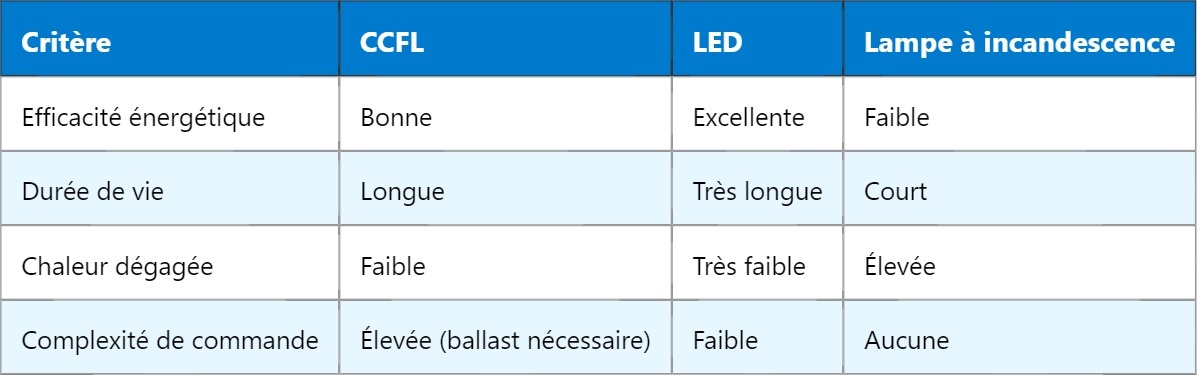

Comparaison entre CCFL et autres technologies d’éclairage
| Critère | CCFL | LED | Lampe à incandescence |
|---|---|---|---|
| Efficacité énergétique | Bonne | Excellente | Faible |
| Durée de vie | Longue | Très longue | Court |
| Chaleur dégagée | Faible | Très faible | Élevée |
| Complexité de commande | Élevée (ballast nécessaire) | Faible | Aucune |
Points importants à considérer
Lors de l’intégration d’une lampe CCFL, il faut prendre en compte :
- Le ballast doit fournir une tension alternative élevée, généralement autour de 300 V.
- Le démarrage peut nécessiter un préchauffage des cathodes pour prolonger la durée de vie.
- La présence de mercure impose un traitement spécifique en fin de vie.
- La lumière émise est souvent plus froide que celle d’une lampe à incandescence, avec un indice de rendu des couleurs variable selon le phosphore utilisé.
La lampe fluorescente à cathode froide reste une solution technique robuste dans plusieurs domaines malgré la montée des LED. Sa capacité à produire une lumière uniforme sur de grandes surfaces sans chaleur excessive lui confère un avantage spécifique.
