Aujourd’hui on va voir en détail le fonctionnement du CCD, ou Dispositif à Transfert de Charge, un composant clé dans de nombreuses applications électroniques et optiques. Ce dispositif permet la conversion de signaux optiques en signaux électriques via un transfert organisé de charges électriques, avec une grande précision et sensibilité.

Qu’est-ce qu’un CCD ?

Le CCD est un semi-conducteur constitué d’une matrice de pixels photosensibles. Chaque pixel capte des photons et les convertit en charges électriques proportionnelles à l’intensité lumineuse reçue. Ces charges sont ensuite transférées séquentiellement vers un amplificateur de sortie pour être lues, ce qui permet la formation d’une image numérique.

Structure et composants principaux

• Pixels photosensibles : éléments sensibles à la lumière où les photons génèrent des électrons.
• Électrodes de transfert : assurent le déplacement des charges d’un pixel à l’autre.
• Sortie analogique : convertit la charge accumulée en tension ou courant mesurable.
• Canaux de transfert : voies par lesquelles les charges se déplacent séquentiellement.

Principe de fonctionnement

1. Accumulation des charges : Lors de l’exposition à la lumière, chaque pixel accumule une charge proportionnelle à l’intensité lumineuse.
2. Transfert de charge : Les charges accumulées sont transférées ligne par ligne vers la sortie grâce à une impulsion électrique qui contrôle les électrodes.
3. Conversion et lecture : À la sortie, la charge est convertie en un signal électrique analogique.
4. Numérisation : Ce signal analogique peut être converti en numérique pour traitement informatique.

Avantages du CCD

• Haute sensibilité à la lumière, idéal pour faibles intensités lumineuses.
• Faible bruit électronique, garantissant une meilleure qualité d’image.
• Excellente linéarité entre intensité lumineuse et charge électrique.
• Utilisation dans des domaines exigeants comme l’astronomie, la médecine et la photographie scientifique.

Limites et contraintes

Malgré ses qualités, le CCD présente aussi quelques inconvénients :

• Consommation énergétique plus élevée comparée à d’autres capteurs (ex. CMOS).
• Fabrication plus coûteuse et plus complexe.
• Vitesse de lecture limitée par le transfert séquentiel des charges.

Exemple d’application : caméra CCD en astronomie

Dans les télescopes modernes, un capteur CCD est placé au foyer pour capter la lumière des étoiles et planètes. La capacité à détecter de très faibles flux lumineux grâce au transfert de charge permet d’obtenir des images très précises, même dans des conditions de très faible éclairage, ce qui est crucial pour l’observation astronomique.

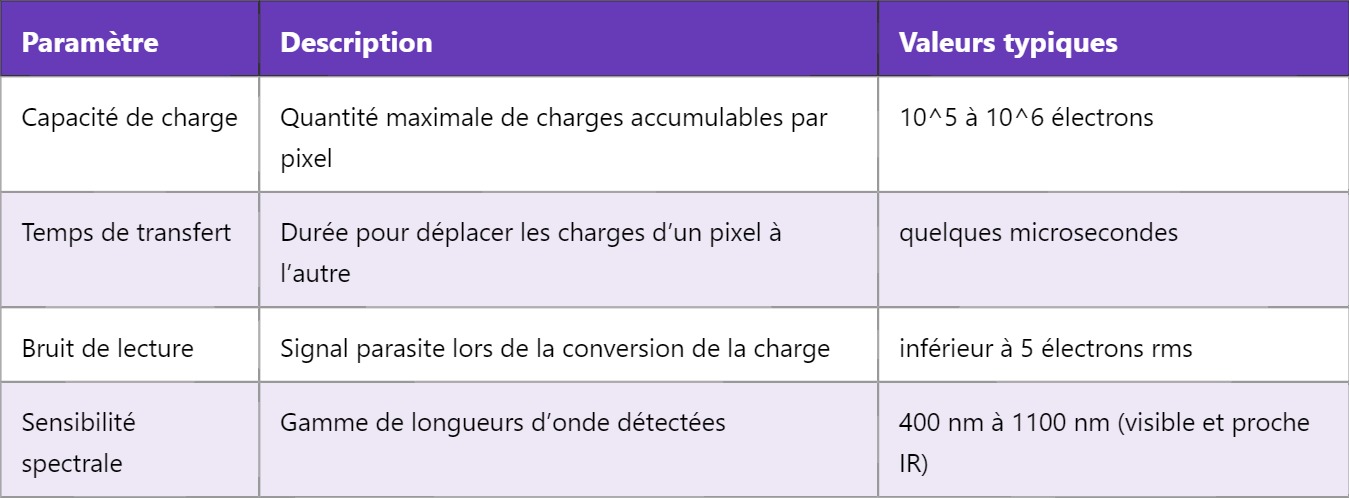

Caractéristiques électriques importantes

En résumé, le CCD reste un dispositif fondamental pour la détection optique, notamment quand la précision et la qualité du signal sont prioritaires. Son principe de transfert de charge garantit une lecture fiable et précise des images captées.

Pour approfondir votre connaissance des capteurs optiques, vous serez intéressé par notre prochain article sur les capteurs CMOS et leurs différences avec les CCD.
