La Calculatrice de Portée Maximale Radar permet d’estimer la distance maximale à laquelle un radar peut détecter une cible en fonction des principaux paramètres du système, tels que la puissance transmise, le gain de l’antenne, la fréquence de fonctionnement, la section radar effective et la puissance minimale détectable. Cet outil est utile pour les ingénieurs et techniciens qui souhaitent analyser ou optimiser les performances des systèmes radar.
Formule de Calcul de la Portée

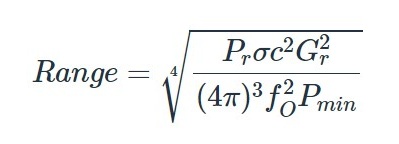

R = racine quatrième de ((Pt × σ × c² × G²) / ((4π)³ × f₀² × Pmin))
Explication de la Formule
Cette formule permet de calculer la portée maximale du radar en tenant compte des facteurs principaux influençant la propagation et la réflexion du signal. La puissance transmise Pt et le gain de l’antenne G augmentent la portée, tandis que la fréquence f₀ et la puissance minimale détectable Pmin la réduisent. La section radar σ représente la capacité de la cible à réfléchir le signal. La racine quatrième reflète la perte de puissance sur le trajet aller-retour du signal radar.
Exemples de Calcul
Exemple 1 : Pt = 1 W, G = 10, f₀ = 10 GHz, σ = 1 m², Pmin = 1 µW. Résultat : R ≈ 15,83 m
Exemple 2 : Pt = 100 W, G = 100, f₀ = 5 GHz, σ = 10 m², Pmin = 0,1 µW. Résultat : R ≈ 501,19 m
Utilisations de la Calculatrice/Convertisseur Radar
- Analyse et conception de systèmes radar terrestres et maritimes
- Étude des performances radar dans des contextes civils et militaires
- Vérification de la sensibilité des récepteurs radar
- Optimisation de la puissance transmise et du gain de l’antenne
- Formation et simulations pour comprendre les principes radar
