Câble coaxial radiofréquence (RF) : Principes et applications

Câble coaxial radiofréquence (RF) : Principes et applications

Aujourd’hui, on va voir en détail ce qu’est un câble coaxial RF, ses caractéristiques techniques, son fonctionnement, ainsi que ses usages dans le domaine de l’électronique et des télécommunications.

Définition et structure du câble coaxial RF

Un câble coaxial RF est un type de câble électrique conçu spécifiquement pour transmettre des signaux radiofréquences avec une faible perte et une bonne immunité aux interférences électromagnétiques. Il se compose de plusieurs couches concentriques :

1. Âme conductrice : fil métallique central, souvent en cuivre ou cuivre plaqué argent, qui transporte le signal.
2. Isolant diélectrique : matériau non conducteur entourant l’âme, garantissant la séparation électrique entre le conducteur central et la tresse extérieure.
3. Blindage : tresse métallique ou feuille d’aluminium qui protège le signal contre les interférences extérieures et limite les émissions électromagnétiques.
4. Gaine extérieure : enveloppe plastique résistante qui protège mécaniquement l’ensemble.

Fonctionnement et caractéristiques principales

Le câble coaxial RF fonctionne en transmettant un signal électrique haute fréquence sur son conducteur central. Le blindage sert à empêcher les perturbations externes et à réduire les pertes par rayonnement.

• Impédance caractéristique : typiquement 50 Ω ou 75 Ω selon l’application, elle doit être respectée pour éviter les réflexions de signal.
• Atténuation : perte de signal proportionnelle à la fréquence et à la longueur du câble, exprimée en dB/m.
• Large bande passante : supporte des fréquences allant de quelques kHz à plusieurs GHz.
• Durabilité et flexibilité : varient selon les matériaux et la conception, adaptés à l’intérieur ou à l’extérieur.

Applications courantes du câble coaxial RF

Les câbles coaxiaux RF sont omniprésents dans les systèmes où la transmission de signaux radiofréquences fiables est cruciale :

• Réseaux de télécommunications (antennes, stations de base).
• Systèmes de télévision par câble et satellite.
• Équipements de test et mesure en laboratoire RF.
• Applications militaires et aérospatiales nécessitant des transmissions sécurisées.
• Wi-Fi et autres systèmes sans fil avec équipements raccordés.

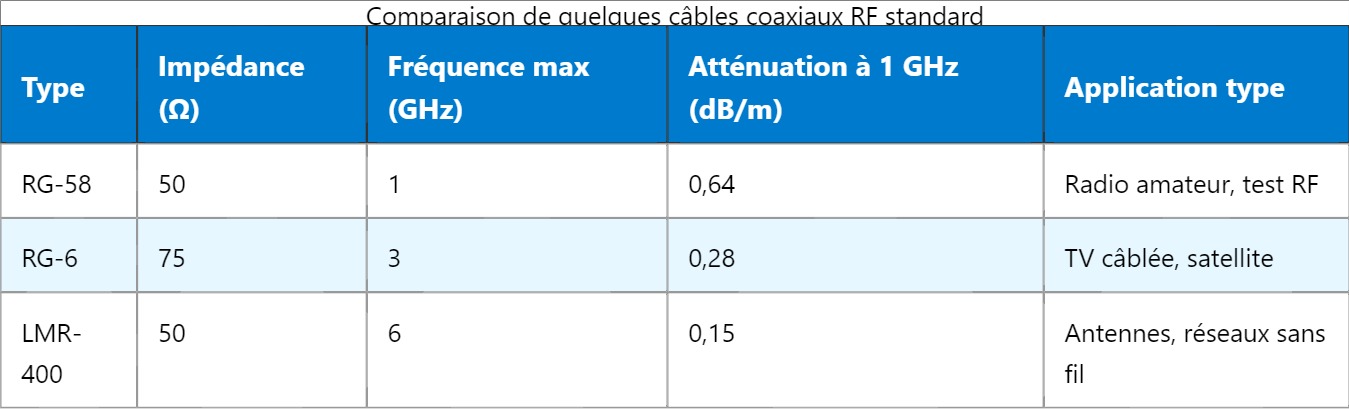

Choix et spécifications techniques

Pour sélectionner un câble coaxial RF adapté, plusieurs paramètres sont à considérer :

1. Impédance : 50 Ω pour les systèmes radio et 75 Ω pour la vidéo et la télévision.
2. Fréquence maximale : doit dépasser la fréquence du signal pour éviter la dégradation.
3. Type de blindage : simple, double ou triple couche selon l’environnement d’utilisation et le niveau d’interférence.
4. Diamètre et flexibilité : pour faciliter l’installation, surtout dans des espaces réduits.
5. Type de connecteurs compatibles : SMA, BNC, N-type, F-type, selon l’équipement.

Conseils pratiques pour l’installation et l’entretien

Une installation correcte du câble coaxial RF est essentielle pour préserver la qualité du signal :

• Éviter les courbures serrées qui peuvent endommager le câble et modifier l’impédance.
• Utiliser des connecteurs adaptés et correctement fixés pour minimiser les pertes.
• Préférer des câbles blindés pour les environnements électriquement bruyants.
• Protéger les câbles exposés aux intempéries avec des gaines spécifiques.

Maintenir le câble propre et vérifier régulièrement l’intégrité des connecteurs sont aussi des gestes simples qui prolongent la durée de vie et la fiabilité des installations.

Pour approfondir votre compréhension, n’hésitez pas à découvrir comment fonctionnent les connecteurs RF et leur rôle dans la qualité des transmissions.
