BNC – Connecteur BNC : principes et applications

BNC – Connecteur BNC : principes et applications

Aujourd’hui, on va voir en détail le connecteur BNC, un composant essentiel dans les systèmes électroniques et de communication. Ce connecteur coaxial est largement utilisé pour assurer des connexions fiables et rapides entre équipements, notamment dans les domaines de la vidéo, des réseaux et des mesures électroniques.

Définition et caractéristiques du connecteur BNC

Le connecteur BNC (Bayonet Neill-Concelman) est un type de connecteur coaxial à verrouillage par baïonnette. Il est conçu pour assurer une connexion mécanique solide tout en garantissant une qualité de signal optimale sur des fréquences allant jusqu’à plusieurs gigahertz.

• Type de connexion : coaxiale, avec un conducteur central et une masse extérieure.
• Système de verrouillage : baïonnette, permettant une connexion rapide et sécurisée.
• Fréquences d’utilisation : typiquement jusqu’à 4 GHz, voire plus avec des versions spéciales.
• Impédance : généralement 50 Ω ou 75 Ω, selon l’application.
• Matériaux : corps en laiton ou acier, isolant en PTFE, contacts plaqués or ou argent.

Fonctionnement et montage

Le connecteur BNC se compose d’un manchon rotatif qui s’engage par un mouvement de quart de tour sur la prise correspondante. Cette conception garantit une connexion mécanique stable et une bonne continuité électrique.

1. Insérer le conducteur central dans la prise.
2. Engager le manchon extérieur par alignement avec les ergots.
3. Tourner le manchon d’environ 90° pour verrouiller.
4. Vérifier l’absence de jeu et la bonne fixation.

Applications courantes du connecteur BNC

Le connecteur BNC est omniprésent dans plusieurs domaines techniques :

• Vidéo analogique : câblage de caméras de surveillance, transmissions CCTV.
• Instrumentation de mesure : oscilloscopes, analyseurs de spectre, générateurs de signal.
• Réseaux : connexions pour réseaux coaxiaux 10BASE2 (ancien standard Ethernet).
• Radiofréquence : interfaces pour équipements RF à moyenne fréquence.

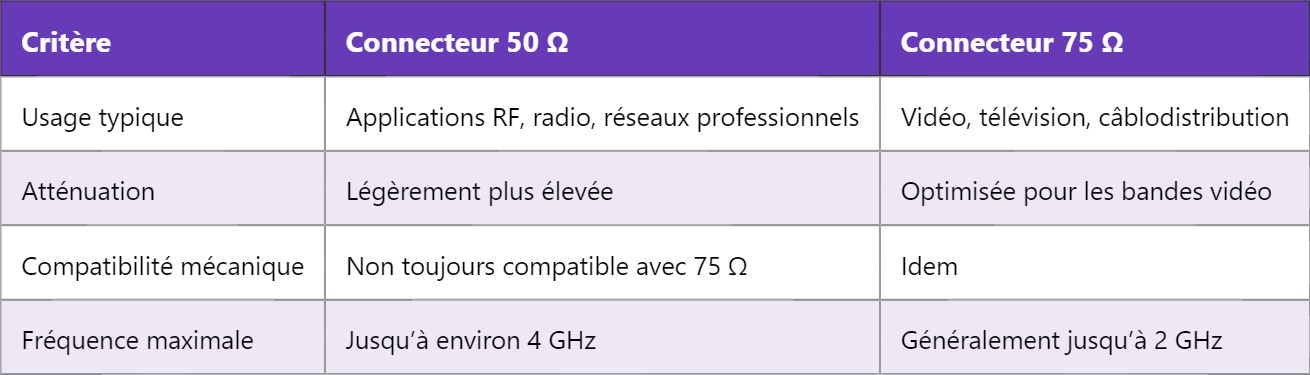

Différences selon l’impédance : 50 Ω vs 75 Ω

Le choix de l’impédance est crucial pour la qualité du signal :

Conseils d’utilisation et précautions

Pour assurer une performance optimale du connecteur BNC, plusieurs points sont à considérer :

• Utiliser le bon type d’impédance selon l’équipement pour éviter les réflexions et pertes.
• Éviter les torsions excessives du câble pour ne pas dégrader la connectique.
• Vérifier régulièrement la propreté des contacts pour limiter les pertes par oxydation.
• Ne pas forcer le verrouillage pour ne pas endommager les ergots ou le câble.

Le connecteur BNC reste une solution simple, robuste et économique pour des connexions coaxiales fiables dans de nombreux secteurs électroniques. Sa conception intuitive facilite son installation tout en garantissant une bonne qualité de transmission.

Pour approfondir vos connaissances, n’hésitez pas à découvrir notre article sur les connecteurs SMA, idéaux pour des fréquences plus élevées et des applications RF spécialisées.
