Aujourd’hui, on va voir en détail ce qu’est la technologie BiCMOS, une combinaison intelligente des transistors bipolaires et CMOS, qui apporte le meilleur des deux mondes dans le domaine des semi-conducteurs.

Qu’est-ce que BiCMOS ?

BiCMOS est un acronyme pour Bipolar Complementary Metal-Oxide-Semiconductor. Cette technologie hybride combine les avantages des transistors bipolaires (BJT) et des transistors CMOS, dans un seul et même circuit intégré. L’objectif est d’exploiter la rapidité et la capacité de courant des transistors bipolaires avec la faible consommation d’énergie et la haute densité d’intégration des CMOS.

Caractéristiques des technologies Bipolaire et CMOS

• Transistors Bipolaires (BJT) :
  • Fonctionnent grâce au courant de base.
  • Excellente capacité en termes de gain de courant et vitesse.
  • Bonne performance en analogique et en puissance.
  • Consommation d’énergie plus élevée.
• Transistors CMOS :
  • Fonctionnent avec un courant de grille quasi nul.
  • Très faible consommation statique d’énergie.
  • Grande intégration et densité de composants.
  • Vitesse de commutation plus lente que le bipolaire.

Avantages de la technologie BiCMOS

1. Performance accrue : Les circuits BiCMOS offrent des vitesses de commutation plus rapides que les CMOS classiques grâce aux transistors bipolaires intégrés.
2. Faible consommation énergétique : L’utilisation des CMOS pour les fonctions logiques permet de réduire la consommation statique globale.
3. Meilleure gestion des signaux analogiques : Les transistors bipolaires facilitent la gestion des signaux analogiques et de puissance, améliorant la robustesse du circuit.
4. Flexibilité de conception : Permet d’intégrer sur une même puce des fonctions numériques complexes et des circuits analogiques performants.

Applications courantes du BiCMOS

• Microprocesseurs haute fréquence et microcontrôleurs.
• Convertisseurs analogique-numérique (ADC) et numérique-analogique (DAC).
• Circuits mixtes analogique-numérique, notamment en communications.
• Amplificateurs de puissance et drivers de moteurs.
• Équipements RF et systèmes de télécommunications.

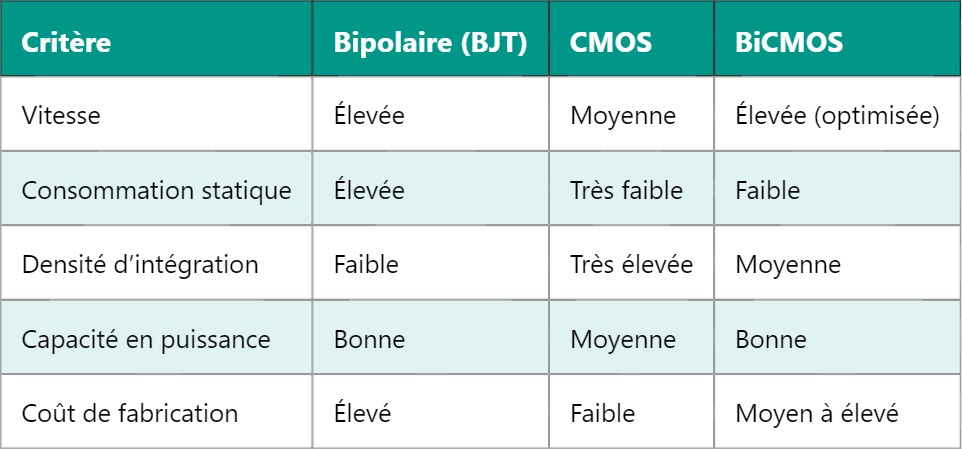

Comparaison BiCMOS, CMOS et Bipolaire

Exemple d’utilisation typique

Dans un circuit intégré BiCMOS, on peut trouver des portes logiques CMOS très économes en énergie pour la logique numérique, couplées à des étages de sortie en bipolaire pour piloter de fortes charges comme des moteurs ou des écrans LCD. Cette combinaison permet de réduire la consommation tout en augmentant la robustesse et la rapidité du circuit.

En résumé, la technologie BiCMOS est un compromis ingénieux qui permet de tirer profit des qualités respectives des transistors bipolaires et CMOS pour concevoir des circuits à la fois rapides, économes en énergie et adaptés à des applications mixtes.

Pour approfondir, découvrez comment fonctionnent les transistors MOSFET, qui sont à la base de la technologie CMOS, dans notre prochain article.
