BAW – Onde acoustique de volume : principe et applications

Aujourd’hui, nous allons explorer le fonctionnement et les usages des dispositifs basés sur les BAW, ou ondes acoustiques de volume. Ce phénomène physique est au cœur de nombreuses technologies modernes, notamment dans les filtres et résonateurs micro-ondes.

Définition et principe de l’onde acoustique de volume (BAW)

Les ondes acoustiques de volume correspondent à des vibrations mécaniques qui se propagent à l’intérieur du volume d’un matériau solide, contrairement aux ondes de surface qui se déplacent uniquement en surface. Dans les dispositifs BAW, ces ondes sont excitées à des fréquences élevées, souvent dans la gamme des radiofréquences (RF), et permettent de filtrer ou résonner des signaux avec une grande précision.

Le fonctionnement repose sur l’excitation d’une couche piézoélectrique entre deux électrodes, créant une vibration dans l’épaisseur du matériau. Cette vibration forme une onde stationnaire, dont la fréquence dépend des dimensions et des propriétés mécaniques du matériau.

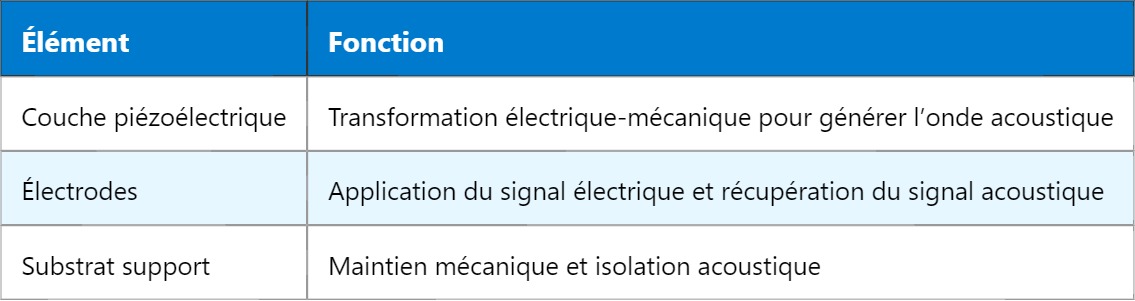

Structure typique d’un dispositif BAW

Cette architecture permet un contrôle précis des fréquences de résonance, ce qui est essentiel pour les filtres utilisés en télécommunications, notamment dans les réseaux 4G et 5G.

Avantages et limites des filtres BAW

• Avantages : haute qualité factorielle (Q), petite taille, intégration facile dans des circuits RF modernes.
• Limites : complexité de fabrication, coût plus élevé que certains filtres SAW (Surface Acoustic Wave), sensibilité à la température.

La performance des BAW est souvent mesurée par des paramètres tels que la bande passante, la perte d’insertion et le facteur de qualité. Ces filtres offrent une excellente sélectivité, cruciale pour éviter les interférences entre canaux proches.

Applications courantes des ondes acoustiques de volume

1. Filtres RF dans les smartphones pour gérer les bandes de fréquences multiples.
2. Modules de résonateurs dans les horloges à quartz pour la stabilité temporelle.
3. Capteurs de pression ou de température basés sur les changements des propriétés acoustiques du matériau.

Par exemple, dans les systèmes 5G, les filtres BAW permettent de gérer des fréquences très élevées tout en maintenant une faible consommation d’énergie et une miniaturisation des composants.

Comprendre les principes du BAW est essentiel pour qui souhaite maîtriser les technologies de communication avancées. Demain, nous pourrons découvrir ensemble comment fonctionnent les filtres SAW, un autre type clé de filtre acoustique dans l’électronique RF.
