BAW Filter : Filtre à Onde Acoustique de Volume

BAW Filter : Filtre à Onde Acoustique de Volume

Aujourd’hui on va voir en détail le filtre BAW, ou filtre à onde acoustique de volume, un composant clé dans les communications sans fil modernes. Ce filtre est indispensable pour sélectionner précisément des fréquences dans des systèmes radio, notamment dans les smartphones et autres dispositifs sans fil, en assurant une très bonne sélectivité et une faible perte.

Principe de fonctionnement du filtre BAW

Le filtre BAW utilise des ondes acoustiques se propageant dans un matériau piézoélectrique épais. Contrairement aux filtres SAW (Surface Acoustic Wave), où l’onde se propage en surface, ici l’onde se déplace à l’intérieur du volume du matériau. Cette onde de volume est générée et captée par des électrodes placées sur une fine couche de matériau piézoélectrique, souvent du nitrure d’aluminium (AlN).

• Le signal électrique est converti en onde mécanique grâce à l’effet piézoélectrique.
• L’onde acoustique traverse le matériau à une fréquence définie par la dimension et les propriétés physiques de ce dernier.
• L’onde est ensuite reconvertie en signal électrique par une électrode réceptrice.

Ce mode de propagation permet d’atteindre des fréquences élevées (de l’ordre du GHz), tout en conservant une bonne qualité de filtrage et une taille compacte.

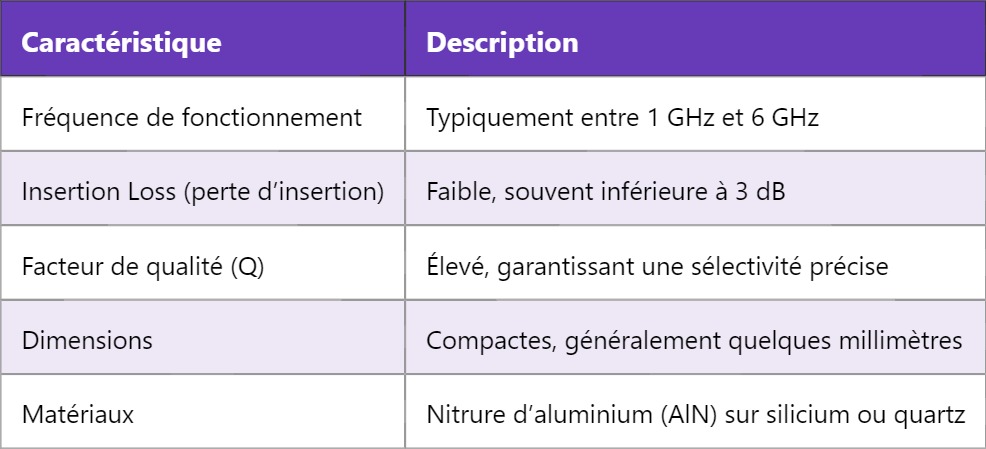

Caractéristiques techniques principales

Applications courantes des filtres BAW

Les filtres BAW sont largement utilisés dans les circuits RF de télécommunications mobiles, notamment :

• Filtres d’émission et de réception dans les smartphones 4G et 5G
• Modules RF intégrés dans les équipements IoT et wearables
• Équipements Wi-Fi haute fréquence et systèmes radar

Grâce à leur haute fréquence de résonance et leur compacité, ils remplacent souvent les filtres SAW dans les bandes plus élevées où la performance est critique.

Avantages et limites du filtre BAW

• Avantages :
  • Excellente performance à haute fréquence
  • Faible perte d’insertion
  • Bonne stabilité thermique et mécanique
  • Petite taille adaptée aux designs compacts
• Limites :
  • Coût de fabrication plus élevé que les filtres SAW
  • Complexité de fabrication due aux couches piézoélectriques fines

Fabrication et matériaux

La fabrication des filtres BAW implique la croissance d’une couche piézoélectrique très fine sur un substrat rigide, suivi de la formation d’électrodes métalliques sur chaque face. Le nitrure d’aluminium est souvent choisi pour ses propriétés piézoélectriques élevées et sa compatibilité avec la microélectronique. Le contrôle précis de l’épaisseur des couches permet de régler finement la fréquence de résonance.

Des techniques avancées comme le dépôt en phase vapeur (CVD) et la photolithographie sont utilisées pour assurer une qualité et une répétabilité optimales, ce qui est indispensable pour les grandes séries destinées à l’industrie des télécommunications.

Le BAW reste un sujet d’innovation continue, avec des recherches visant à améliorer encore la qualité des filtres et réduire les coûts.

Pour approfondir votre compréhension des technologies de filtrage RF, découvrez comment fonctionnent les filtres SAW et leurs différences avec les filtres BAW.
