AFR – Régulation Automatique de Fréquence : Principe et Fonctionnement
Aujourd’hui on va voir en détail la régulation automatique de fréquence, souvent abrégée AFR, un concept essentiel dans le domaine de l’électronique et de la gestion des systèmes électriques. Comprendre l’AFR permet d’assurer la stabilité et la fiabilité des réseaux électriques, notamment dans les centrales de production et les systèmes embarqués.
Qu’est-ce que la Régulation Automatique de Fréquence (AFR) ?
La régulation automatique de fréquence est un procédé qui vise à maintenir la fréquence d’un système électrique (souvent le réseau alternatif) à une valeur constante, malgré les variations de charge ou de production. La fréquence nominale est par exemple de 50 Hz en Europe et 60 Hz en Amérique du Nord.
Une déviation de la fréquence indique un déséquilibre entre la production et la consommation électrique. Une baisse de fréquence signifie que la demande dépasse la production, alors qu’une hausse signale un excès de production. L’AFR agit donc comme un correcteur automatique pour remettre la fréquence à sa valeur cible.
Fonctionnement Général de l’AFR
Le système de régulation automatique de fréquence est basé sur une boucle de rétroaction qui ajuste la puissance fournie par la source d’énergie en fonction de la fréquence mesurée.
- Mesure de la fréquence : Un capteur ou un système de mesure détecte en continu la fréquence réelle du réseau.
- Comparaison avec la fréquence de référence : La fréquence mesurée est comparée à la fréquence nominale.
- Calcul de l’erreur : La différence entre fréquence réelle et fréquence nominale constitue l’erreur à corriger.
- Action de correction : Un contrôleur ajuste automatiquement la puissance de sortie du générateur (ex. turbine, moteur) pour réduire l’erreur.
- Stabilisation : La fréquence est ramenée à la valeur nominale et stabilisée.
Composants Clés d’un Système AFR
- Capteurs de fréquence : Mesurent en temps réel la fréquence du système.
- Contrôleur AFR : Souvent un régulateur PID, il traite l’erreur et génère la commande adéquate.
- Actionneurs : Modifient la puissance fournie (ex. ajustement du débit de vapeur dans une turbine).
- Interface de supervision : Permet de surveiller et d’intervenir manuellement si nécessaire.
Exemple Simplifié de Régulation Automatique de Fréquence

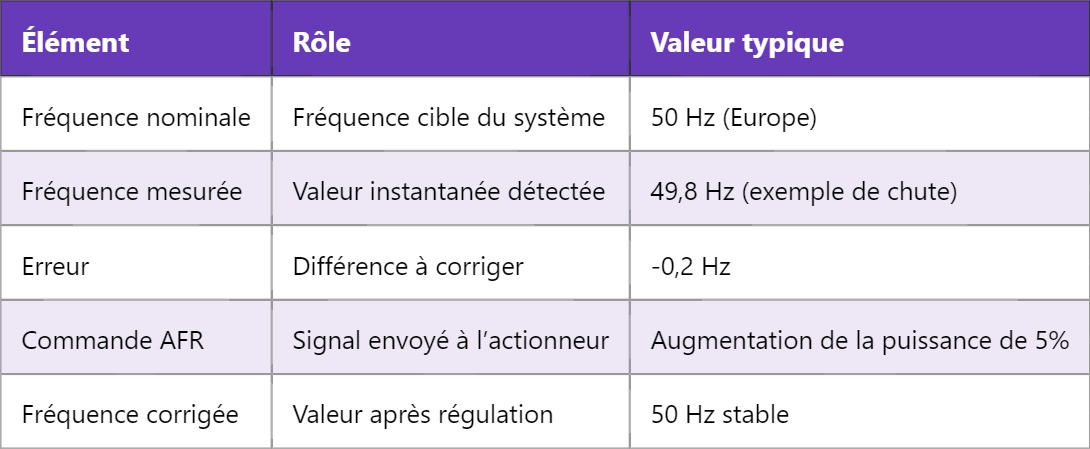

Dans cet exemple, la baisse de fréquence détectée à 49,8 Hz indique un déficit de puissance. L’AFR envoie alors une commande pour augmenter la production d’énergie, ce qui ramène la fréquence à 50 Hz.
Importance et Applications de l’AFR
L’AFR est cruciale pour :
- Assurer la stabilité des réseaux électriques en temps réel.
- Éviter les coupures ou dysfonctionnements liés aux variations de fréquence.
- Optimiser la gestion des centrales électriques, notamment dans les systèmes hybrides et renouvelables.
- Maintenir la qualité de service dans les industries sensibles à la fréquence.
Cette régulation s’applique aussi bien dans des centrales thermiques, hydrauliques, que dans des micro-réseaux ou des systèmes embarqués, où la fréquence doit rester stable pour garantir un fonctionnement optimal des équipements.
Pour approfondir vos connaissances, découvrez comment les systèmes de régulation de tension complètent parfaitement l’AFR pour une gestion électrique complète et fiable.
