ADC – Fonctionnement et applications du convertisseur analogique-numérique
Aujourd’hui on va voir en détail le fonctionnement des ADC, ou convertisseurs analogique-numérique, qui jouent un rôle crucial dans l’électronique moderne en permettant de transformer un signal continu analogique en données numériques exploitables par un système électronique.
Principe de base de l’ADC
Un ADC convertit un signal analogique, généralement une tension variable, en une valeur numérique discrète. Cette opération est essentielle pour interfacer des capteurs, des microphones ou tout autre capteur analogique avec des microcontrôleurs ou des systèmes numériques.
Étapes de la conversion
- Échantillonnage : Le signal analogique est prélevé à intervalles réguliers pour capturer son amplitude à un instant donné.
- Maintien : La valeur échantillonnée est maintenue stable pour permettre la conversion sans variation.
- Quantification : La valeur continue est approchée à la valeur numérique la plus proche dans une gamme définie.
- Codage : La valeur quantifiée est convertie en code binaire, exploitable par un système numérique.
Caractéristiques principales d’un ADC
- Résolution : Nombre de bits utilisés pour coder la valeur, qui détermine la précision (par exemple 8, 10, 12 bits).
- Vitesse d’échantillonnage : Nombre d’échantillons traités par seconde, important pour les signaux rapides.
- Plage d’entrée : Tension maximale et minimale que le convertisseur peut mesurer.
- Linéarité : Qualité de la conversion sans distorsion.
Types courants d’ADC
- ADC à approximation successive : Utilisé pour un bon compromis entre vitesse et précision.
- ADC sigma-delta : Très précis, utilisé dans les mesures audio et instrumentation.
- ADC flash : Très rapide, adapté aux applications nécessitant une conversion instantanée.
- ADC à double pente : Précis pour les mesures lentes et stables, souvent dans les multimètres.

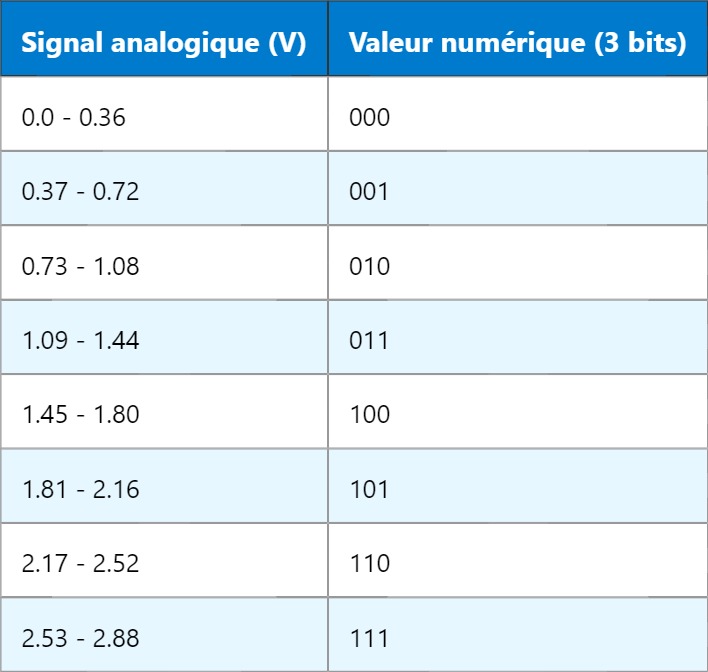

Exemple simplifié de conversion 3 bits
Chaque intervalle correspond à une plage de tension traduite en code binaire, montrant comment un signal continu est discrétisé.
Applications courantes
Les ADC sont présents partout, dans les équipements audio pour numériser la voix ou la musique, dans les capteurs de température, dans l’automobile pour surveiller les paramètres moteurs, ou encore dans les appareils médicaux pour acquérir des signaux biologiques.
Conseils pour choisir un ADC
- Évaluer la résolution nécessaire en fonction de la précision attendue.
- Vérifier la vitesse d’échantillonnage selon la dynamique du signal.
- Considérer la consommation énergétique, surtout pour les systèmes embarqués.
- Tenir compte de la compatibilité avec le microcontrôleur ou le système hôte.
La compréhension approfondie des ADC ouvre la porte à une meilleure maîtrise des systèmes électroniques hybrides analogique-numérique. Pour aller plus loin, découvrez comment fonctionnent les DAC, ces convertisseurs qui effectuent l’opération inverse.
