Aujourd’hui, on va découvrir ce qu’est un SOIC, un type de circuit intégré très courant dans l’électronique moderne, apprécié pour sa compacité et sa facilité d’intégration sur les cartes électroniques.

Qu’est-ce qu’un SOIC ?

Le sigle SOIC signifie Small Outline Integrated Circuit, soit en français « circuit intégré à petit boîtier ». C’est un boîtier de circuit intégré de surface, conçu pour être soudé directement sur le circuit imprimé (PCB) sans passer par des broches traversantes.

Ce type de boîtier est largement utilisé dans les applications où l’espace est limité, car il offre une taille réduite tout en conservant une bonne robustesse électrique et mécanique.

Caractéristiques principales du SOIC

• Format : Boîtier plat à montage en surface (SMD) avec deux rangées parallèles de broches.
• Pas des broches : En général 1,27 mm (0,05 pouce), ce qui est plus étroit que les DIP classiques.
• Nombre de broches : Varie typiquement de 8 à 28 broches.
• Hauteur : Plus faible qu’un DIP classique, ce qui permet un assemblage plus compact.
• Matériaux : Boîtier en plastique époxy, avec des pattes en alliage métallique adapté à la soudure.

Comparaison avec d’autres boîtiers

Le SOIC se distingue principalement des boîtiers DIP (Dual Inline Package) par son montage en surface et son encombrement réduit. Comparé au boîtier DIP, le SOIC présente :

• Une meilleure dissipation thermique grâce à la surface de contact avec le PCB.
• Un pas de broches plus petit, permettant d’augmenter la densité des composants.
• Une hauteur plus faible, utile dans les équipements compacts.

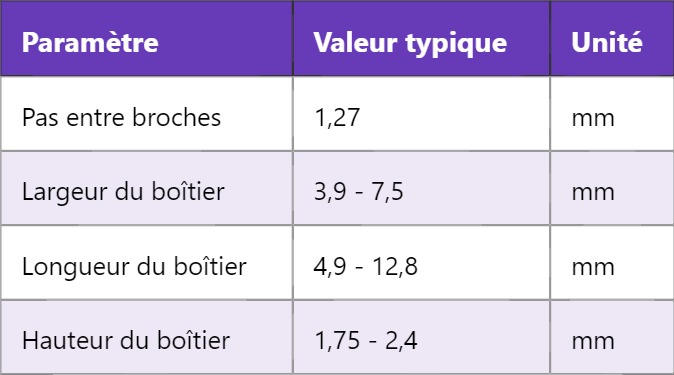

Dimensions standards d’un SOIC

Avantages et limites du SOIC

• Avantages :
  • Compact et adapté aux conceptions modernes.
  • Réduction du bruit électrique et meilleure performance à haute fréquence.
  • Facilité d’automatisation pour la pose sur PCB (pick-and-place).
  • Meilleure dissipation thermique comparée aux boîtiers traversants classiques.
• Limites :
  • Moins robuste mécaniquement lors de manipulations manuelles.
  • Difficulté de réparation ou remplacement à la main comparé au DIP.
  • Pas compatible avec les montages traversants, nécessite un PCB adapté.

Utilisation typique du SOIC

Le SOIC est très utilisé dans les composants analogiques et numériques tels que les amplificateurs opérationnels, les mémoires EEPROM, les microcontrôleurs, ou encore les régulateurs de tension. Sa taille compacte permet d’optimiser l’espace sur les circuits imprimés dans des produits allant des appareils mobiles aux équipements industriels.

Conseils pour la soudure d’un SOIC

1. Préparer soigneusement le PCB avec une bonne application de pâte à braser sur les pads.
2. Utiliser un fer à souder fin ou une station de soudage à air chaud pour éviter les ponts de soudure.
3. Vérifier la position avant la soudure, car la petite taille rend le repositionnement difficile.
4. Contrôler la qualité des soudures avec une loupe ou une inspection optique automatique (AOI).

Le SOIC est donc un incontournable dans l’électronique moderne grâce à son format compact et ses performances fiables. Si ce sujet vous intéresse, découvrez aussi comment choisir entre un SOIC et un QFN pour vos projets électroniques.
