SIT – Transistor à induction statique : fonctionnement et applications
Aujourd’hui, on va voir en détail ce qu’est un SIT, ou Transistor à Induction Statique, un composant électronique peu connu mais pourtant très intéressant pour certaines applications de puissance.
Qu’est-ce qu’un SIT ?
Le SIT est un transistor bipolaire de puissance dont la particularité est d’utiliser un champ d’induction statique pour contrôler le courant, combinant ainsi les avantages des transistors bipolaires et des transistors à effet de champ (MOSFET). Inventé dans les années 1970, il vise à offrir une haute efficacité et une bonne tenue en tension, avec un fonctionnement robuste dans les applications à haute puissance.
Principe de fonctionnement
Le SIT se distingue par son mode de commande : il utilise un champ électromagnétique statique pour moduler la conduction dans le canal, au lieu d’une injection de porteurs majoritaires classique comme dans un transistor bipolaire.
- Une grille isolée contrôle le champ magnétique dans la zone de conduction.
- La zone de conduction elle-même est une région semi-conductrice à faible dopage.
- Quand la grille induit un champ magnétique, il modifie la mobilité des porteurs dans la région canal, permettant ou bloquant le passage du courant.
Cette commande par induction statique donne au SIT une grande résistance aux phénomènes d’avalanche et une faible chute de tension à l’état passant, ce qui le rend performant pour les applications de commutation haute fréquence.
Structure interne du SIT
La structure typique d’un SIT ressemble à celle d’un transistor bipolaire vertical, avec quelques modifications :
- Électrode de collecteur au fond, généralement reliée à une base semi-conductrice de type N.
- Une couche active où le canal se forme, dopée de manière légère pour favoriser la modulation par induction.
- Une grille entourant ou située près du canal, isolée électriquement mais capable de générer un champ magnétique local.
- Électrode d’émetteur au sommet pour extraire le courant.

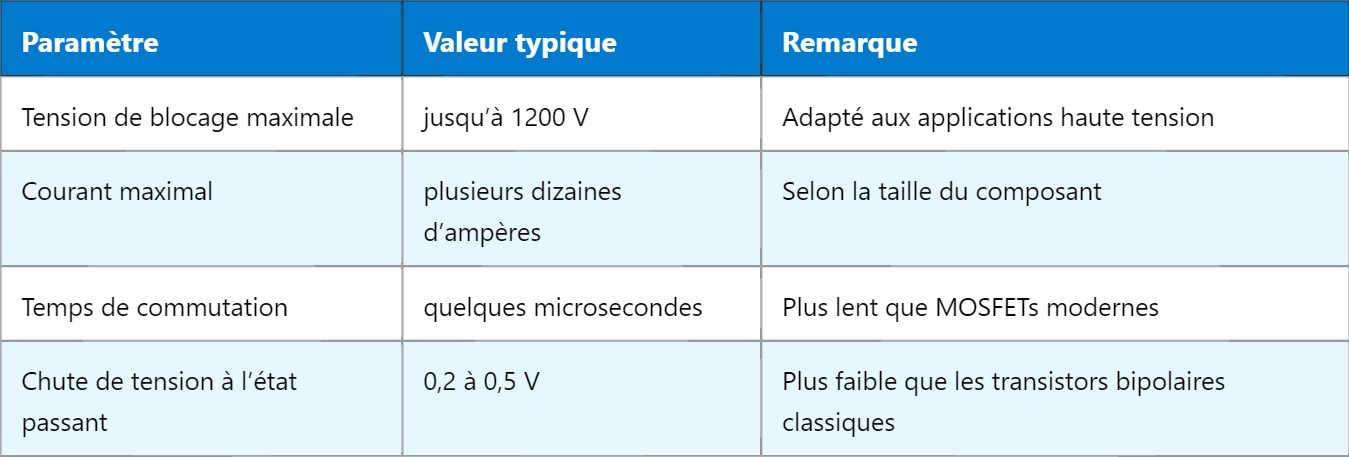

Caractéristiques techniques
| Paramètre | Valeur typique | Remarque |
|---|---|---|
| Tension de blocage maximale | jusqu’à 1200 V | Adapté aux applications haute tension |
| Courant maximal | plusieurs dizaines d’ampères | Selon la taille du composant |
| Temps de commutation | quelques microsecondes | Plus lent que MOSFETs modernes |
| Chute de tension à l’état passant | 0,2 à 0,5 V | Plus faible que les transistors bipolaires classiques |
Avantages et inconvénients
- Avantages :
- Excellente tenue en haute tension.
- Faible perte de conduction.
- Robustesse face aux surcharges et à l’avalanche.
- Commande par champ, assurant un contrôle précis.
- Inconvénients :
- Complexité de fabrication plus élevée que pour les transistors classiques.
- Temps de commutation plus long, moins adapté aux très hautes fréquences.
- Composant assez rare, donc moins utilisé aujourd’hui.
Domaines d’application
Les SIT ont été principalement utilisés dans les systèmes nécessitant des commutations à haute puissance avec une bonne efficacité, tels que :
- Alimentations électriques industrielles.
- Variateurs de fréquence pour moteurs.
- Convertisseurs de puissance dans les systèmes d’énergie renouvelable.
- Applications militaires et spatiales où la robustesse est essentielle.
Exemple d’utilisation
Un convertisseur DC-DC haute tension peut tirer parti du SIT pour améliorer le rendement global en réduisant les pertes de conduction. Par exemple, dans un onduleur de 600 V, le SIT permet de diminuer les échauffements et d’assurer une meilleure durabilité comparé aux transistors bipolaires classiques.
En résumé, le SIT est un composant de niche qui offre des performances uniques grâce à sa commande par induction statique, bien que moins répandu que d’autres transistors modernes. Sa compréhension est utile pour les ingénieurs travaillant sur des applications de puissance spécifiques.
