PLL – Comprendre la Boucle à Verrouillage de Phase

Aujourd’hui, on va voir en détail le fonctionnement et l’importance de la PLL, ou boucle à verrouillage de phase, un élément fondamental en électronique pour synchroniser signaux et fréquences.

Qu’est-ce qu’une PLL ?

La PLL (Phase-Locked Loop) est un système de rétroaction électronique qui permet de synchroniser la phase d’un oscillateur local sur celle d’un signal de référence. Elle assure que la sortie suit précisément la fréquence et la phase de ce signal, ce qui est crucial dans de nombreuses applications comme les communications, la radio, ou encore les circuits intégrés.

Composition et principe de fonctionnement

La PLL est composée de trois blocs principaux :

Détecteur de phase : Compare la phase du signal d’entrée avec celle de l’oscillateur contrôlé (VCO).
Filtre passe-bas : Traite le signal d’erreur issu du détecteur pour produire une commande stable.
Oscillateur contrôlé en tension (VCO) : Génère un signal dont la fréquence dépend de la tension d’entrée, ajustant ainsi sa phase pour s’aligner sur celle du signal de référence.

Le détecteur de phase mesure la différence de phase entre le signal de référence et celui de sortie, générant un signal d’erreur proportionnel à cette différence. Ce signal est filtré pour supprimer les hautes fréquences indésirables, puis il contrôle la fréquence du VCO. Ainsi, le système corrige continuellement sa fréquence jusqu’à ce que la phase soit verrouillée.

Applications courantes

La PLL est utilisée dans de nombreux domaines :

Synchronisation de fréquence : dans les télécommunications pour maintenir la cohérence des signaux.
Démodulation FM : récupération du signal modulé à fréquence variable.
Multiplication de fréquence : générer une fréquence multiple de la fréquence d’entrée.
Horloges dans les circuits numériques : assurer la stabilité des signaux d’horloge dans les processeurs.

Analyse détaillée des composants

Détecteur de phase :Il existe plusieurs types, comme le détecteur à flip-flops ou le détecteur à phase/durée. Le but est de mesurer la différence angulaire entre deux signaux périodiques.
Filtre passe-bas :Souvent un filtre RC ou actif, il sert à lisser le signal d’erreur pour éviter les variations rapides qui pourraient déstabiliser le VCO.
Oscillateur contrôlé en tension (VCO) :Son oscillation varie linéairement selon la tension reçue, permettant l’ajustement dynamique de la fréquence et donc la phase.

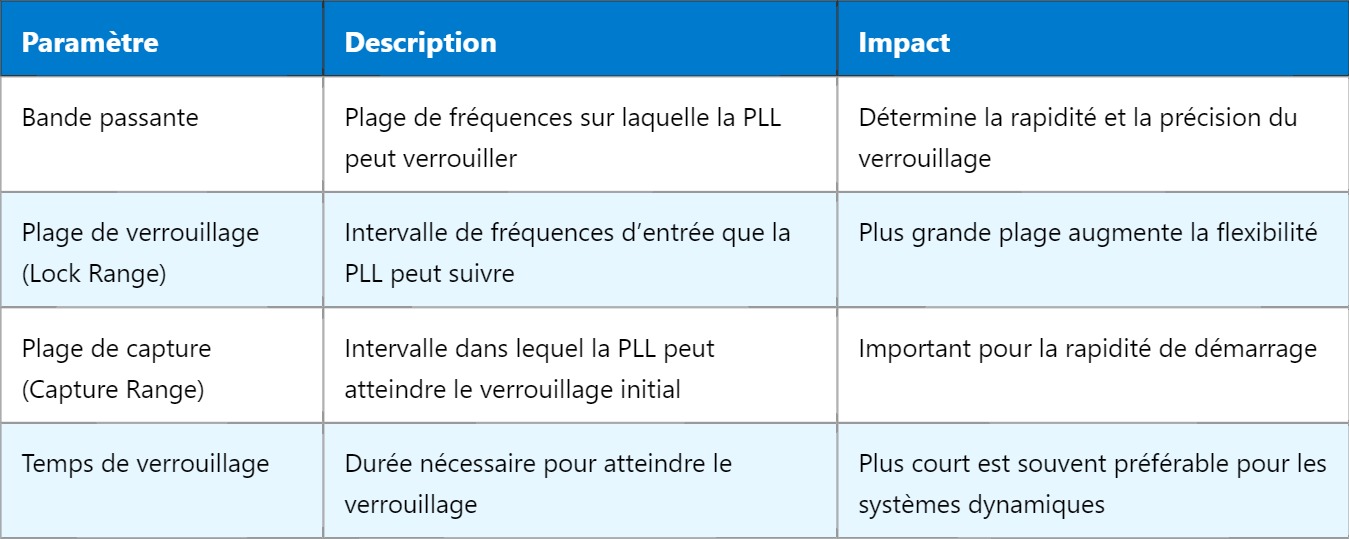

Caractéristiques et paramètres clés

Paramètre	Description	Impact
Bande passante	Plage de fréquences sur laquelle la PLL peut verrouiller	Détermine la rapidité et la précision du verrouillage
Plage de verrouillage (Lock Range)	Intervalle de fréquences d’entrée que la PLL peut suivre	Plus grande plage augmente la flexibilité
Plage de capture (Capture Range)	Intervalle dans lequel la PLL peut atteindre le verrouillage initial	Important pour la rapidité de démarrage
Temps de verrouillage	Durée nécessaire pour atteindre le verrouillage	Plus court est souvent préférable pour les systèmes dynamiques

Exemple simplifié d’une PLL

Imaginons un système où le signal de référence est une sinusoïde à 10 MHz. Le VCO est initialement à 9.8 MHz. Le détecteur de phase mesure un décalage et génère un signal d’erreur. Après filtrage, la commande fait monter la fréquence du VCO progressivement jusqu’à ce qu’elle soit exactement à 10 MHz, verrouillant ainsi la phase.

Cette synchronisation permet par exemple, dans un récepteur radio, d’extraire proprement la porteuse modulée et d’assurer une qualité optimale du signal reçu.
