Aujourd’hui, on va découvrir comment fonctionne un régulateur PID, un des outils essentiels en automatisme pour assurer une régulation précise et stable dans de nombreux systèmes électroniques et industriels.

Qu’est-ce qu’un régulateur PID ?

Le régulateur PID (Proportionnel, Intégral, Dérivé) est un dispositif de contrôle qui ajuste automatiquement une variable de sortie afin de la rapprocher d’une consigne. Il combine trois actions correctives :

• Proportionnelle (P) : agit en fonction de l’erreur instantanée entre la consigne et la mesure.
• Intégrale (I) : corrige les erreurs accumulées dans le temps, éliminant l’écart permanent.
• Dérivée (D) : anticipe la tendance de l’erreur en se basant sur sa vitesse de variation.

Ce mélange d’actions permet au PID d’être efficace sur des systèmes instables ou avec des perturbations variables.

Fonctionnement mathématique du PID

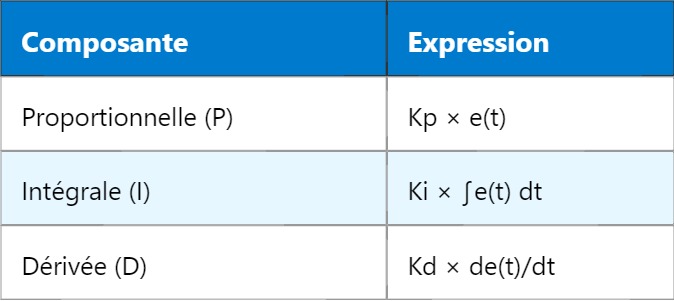

Le signal de commande u(t) donné par un PID s’exprime classiquement ainsi :

avec :

• e(t) : erreur entre consigne et valeur mesurée
• Kp, Ki, Kd : coefficients réglables selon le système

La sortie est la somme de ces trois termes : u(t) = Kp × e(t) + Ki × ∫e(t) dt + Kd × de(t)/dt.

Réglage des paramètres PID

Le choix des coefficients Kp, Ki et Kd est crucial pour la performance du régulateur. Un réglage inapproprié peut entraîner des oscillations, un temps de réponse trop long, ou une erreur permanente.

1. Kp (Proportionnel) : augmente la rapidité de la réaction. Trop élevé, il provoque des oscillations.
2. Ki (Intégral) : réduit l’erreur statique, mais peut ralentir la réponse et causer de l’overshoot.
3. Kd (Dérivé) : stabilise le système en atténuant les variations brusques, mais est sensible au bruit.

Différentes méthodes de réglage existent, comme la méthode de Ziegler-Nichols, qui propose un protocole expérimental pour trouver des valeurs initiales efficaces.

Applications typiques du régulateur PID

Les régulateurs PID sont omniprésents dans :

• La régulation de température (chaudières, fours industriels)
• Le contrôle de vitesse des moteurs électriques
• La gestion des processus chimiques
• Les systèmes de positionnement (robots, servomoteurs)

Par exemple, dans un système de chauffage, le PID ajuste la puissance pour maintenir une température constante malgré les variations extérieures.

Exemple simple de boucle PID

Imaginons un four électrique où la consigne est fixée à 200 °C. La température mesurée descend à 190 °C, générant une erreur de 10 °C :

• L’action proportionnelle augmente la puissance en fonction de cette erreur.
• L’action intégrale corrige un éventuel écart persistant, par exemple si la température reste légèrement trop basse.
• L’action dérivée modère la puissance si la température monte trop vite, évitant un dépassement excessif.

Le PID combine ces effets pour atteindre et stabiliser la température rapidement et sans oscillations.

Le régulateur PID est donc un pilier fondamental pour tout ingénieur souhaitant maîtriser le contrôle automatique dans des systèmes complexes. Pour approfondir, découvrez comment fonctionne le contrôle adaptatif, une évolution moderne du PID.
