Aujourd’hui on va voir en détail le connecteur MMCX, une solution compacte et performante pour les connexions coaxiales dans les domaines de l’électronique et des télécommunications. Très prisé pour sa taille réduite et sa robustesse, le MMCX répond à des besoins spécifiques d’interconnexion RF à haute fréquence.

Qu’est-ce qu’un connecteur MMCX ?

Le MMCX (Micro-Miniature CoaXial) est un connecteur coaxial conçu pour offrir un bon compromis entre miniaturisation et performance électrique. Il est largement utilisé dans les appareils mobiles, équipements radio, GPS, antennes Wi-Fi et autres systèmes où l’espace est limité.

Caractéristiques techniques principales

• Impédance caractéristique : 50 Ω, adaptée aux signaux RF
• Fréquence de fonctionnement : jusqu’à 6 GHz
• Type de connexion : à encliquetage (snap-on) pour un raccordement rapide et sécurisé
• Durabilité mécanique : environ 500 cycles de connexion/déconnexion
• Taille : diamètre extérieur d’environ 3,5 mm, très compact

Structure et fonctionnement

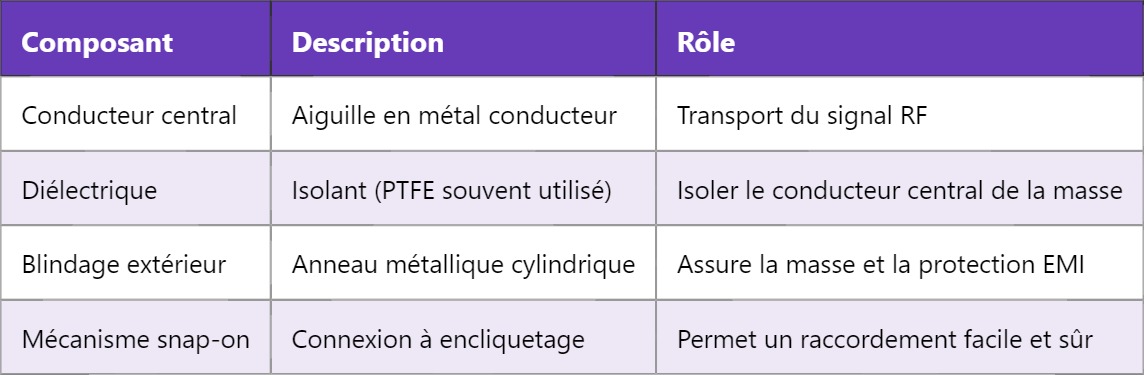

Le connecteur MMCX est constitué de deux parties : une mâle (plug) et une femelle (jack). Le centre du connecteur comprend un conducteur central isolé par un diélectrique, lui-même entouré par un blindage extérieur qui assure la continuité de masse et la protection contre les interférences électromagnétiques.

Avantages et inconvénients

• Avantages :
  • Compacité idéale pour espaces restreints
  • Connexion rapide sans outils
  • Bonne tenue en fréquence jusqu’à 6 GHz
  • Fiabilité mécanique suffisante pour usage courant
• Inconvénients :
  • Pas adapté aux très hautes fréquences (> 6 GHz)
  • Moins robuste que certains connecteurs vissés comme SMA
  • Moins bonne isolation que les connecteurs plus volumineux

Applications typiques

Le MMCX est fréquemment utilisé dans :

1. Modules RF intégrés dans smartphones et tablettes
2. Antennes GPS compactes
3. Équipements Wi-Fi et Bluetooth
4. Instruments de mesure portables
5. Matériel militaire et aérospatial pour l’interconnexion RF compacte

Conseils d’utilisation

Pour garantir une bonne performance, il est important de :

• Ne pas forcer lors du raccordement afin d’éviter d’endommager le mécanisme snap-on
• Vérifier la propreté des contacts pour éviter les pertes et interférences
• Utiliser des câbles coaxiaux adaptés pour préserver l’impédance et limiter les pertes
• Éviter les flexions excessives du câble au niveau du connecteur

En résumé, le connecteur MMCX est une solution idéale lorsque la compacité et la facilité de montage sont prioritaires, tout en offrant des performances adaptées à de nombreuses applications RF.
