MLCC : Comprendre le condensateur céramique multicouche
Aujourd’hui, on va voir en détail le MLCC, ou condensateur céramique multicouche, un composant électronique largement utilisé pour ses performances et sa compacité.
Qu’est-ce qu’un MLCC ?
Le MLCC est un condensateur constitué de multiples couches de céramique alternant avec des électrodes métalliques. Cette structure multicouche permet d’obtenir une capacité élevée dans un volume très réduit, ce qui explique sa popularité dans les circuits modernes.
Fonctionnement et construction
Chaque couche de céramique agit comme un diélectrique, isolant les plaques métalliques. Lorsque ces couches sont empilées, la capacité totale augmente proportionnellement au nombre de couches, tandis que la tension de service dépend de l’épaisseur de chaque couche.
Caractéristiques principales
- Capacité : de quelques picofarads à plusieurs microfarads
- Tension nominale : de quelques volts à plusieurs centaines de volts
- Stabilité : dépend du type de céramique utilisé (classe 1 ou classe 2)
- Taille compacte : adapté aux circuits imprimés à haute densité
Types de céramiques et leurs impacts
Les MLCC sont classés selon leur diélectrique :
- Classe 1 : céramiques à faible perte et haute stabilité, adaptées aux applications sensibles comme les oscillateurs
- Classe 2 : céramiques à permittivité élevée mais moins stables, utilisées pour le découplage et le filtrage
Avantages et limites
- Très faible ESR (résistance série équivalente), excellent pour les circuits haute fréquence
- Faible inductance, idéal pour le découplage près des circuits intégrés
- Sensibilité aux contraintes mécaniques pouvant provoquer des fissures ou des variations de capacité
- Variations de capacité avec la température et la tension appliquée selon la classe de céramique
Exemple d’application
Dans une alimentation à découpage, les MLCC sont utilisés pour stabiliser la tension et filtrer les parasites haute fréquence grâce à leur faible inductance et leur réactivité rapide.

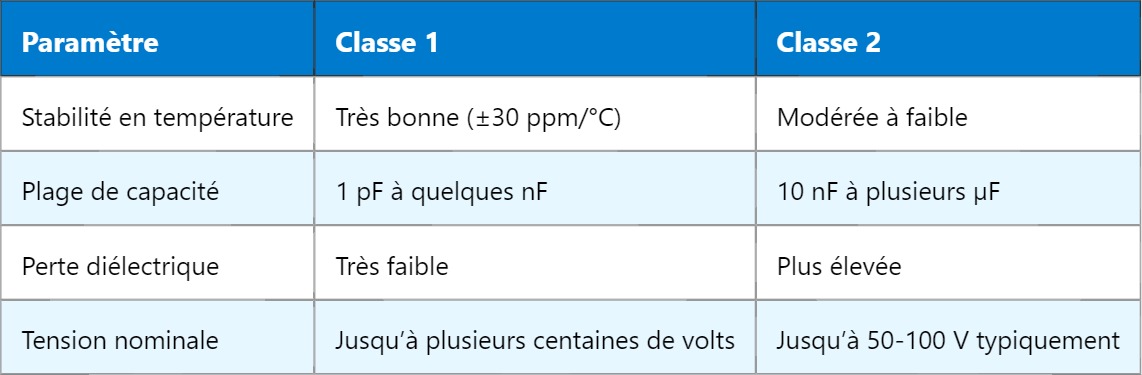

Tableau récapitulatif des spécifications typiques des MLCC
