Aujourd’hui, on va voir en détail l’ISA, ou Architecture Standard Industrielle, un cadre essentiel dans le monde de l’automatisation et du contrôle industriel. Cette architecture organise et normalise les différents niveaux de communication, contrôle et gestion dans les systèmes industriels complexes.

Qu’est-ce que l’ISA ?

L’ISA est une norme qui définit une structure hiérarchique permettant d’intégrer les équipements, systèmes et processus industriels de façon cohérente. Son objectif principal est de faciliter la communication, la supervision et le contrôle des installations industrielles tout en assurant la compatibilité entre les composants de différents fabricants.

Les Niveaux de l’Architecture ISA

L’ISA est souvent représentée sous forme de couches, chacune correspondant à un niveau de responsabilité et de fonction dans le système industriel :

1. Niveau 0 : Terrain – capteurs, actionneurs, instruments mesurant ou agissant directement sur le procédé.
2. Niveau 1 : Contrôle – automates programmables (API/PLC), contrôleurs locaux qui reçoivent les données terrain et commandent les actionneurs.
3. Niveau 2 : Supervision – systèmes SCADA ou interfaces homme-machine (IHM) qui permettent la visualisation et le contrôle en temps réel.
4. Niveau 3 : Gestion de la production – systèmes MES (Manufacturing Execution System) qui planifient, surveillent et optimisent la production.
5. Niveau 4 : Gestion d’entreprise – systèmes ERP (Enterprise Resource Planning) gérant les ressources globales de l’entreprise, intégrant la production avec la finance, les achats, etc.

Fonctionnalités Clés de l’Architecture ISA

• Interopérabilité : Permet aux équipements de différents fournisseurs de communiquer efficacement.
• Modularité : Chaque niveau fonctionne de manière indépendante mais interconnectée, facilitant l’évolution et la maintenance.
• Fiabilité et Sécurité : La structure hiérarchique permet d’isoler les défaillances et d’assurer la continuité du fonctionnement.
• Gestion des Données : L’ISA facilite la collecte, le traitement et l’analyse des données industrielles pour une meilleure prise de décision.

Exemple d’Application de l’ISA

Dans une usine de fabrication, les capteurs (niveau 0) mesurent la température et la pression. Ces données sont transmises à un automate (niveau 1) qui ajuste les vannes. Un système SCADA (niveau 2) affiche en temps réel les informations aux opérateurs, tandis qu’un MES (niveau 3) planifie les ordres de production et contrôle les flux. Enfin, le système ERP (niveau 4) s’occupe de la gestion globale, comme la facturation et les stocks.

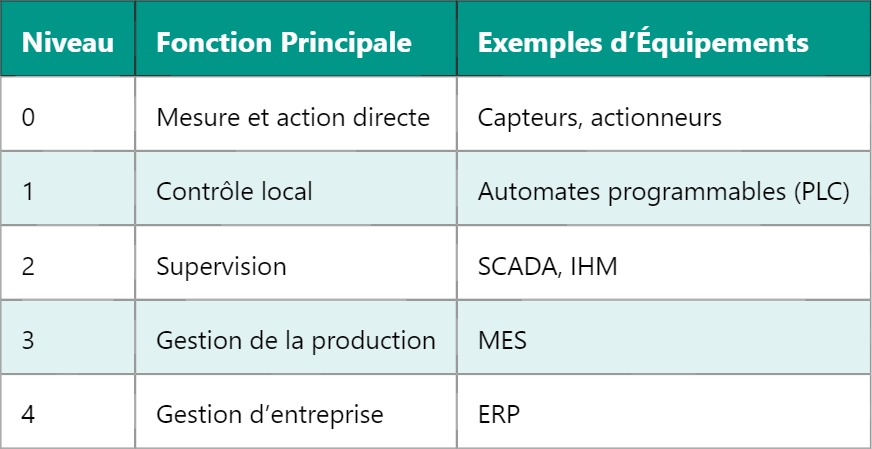

Tableau Résumé des Niveaux ISA

En synthèse, l’ISA offre un cadre robuste et standardisé pour organiser les systèmes industriels, facilitant la communication et l’efficacité opérationnelle. Pour approfondir, découvrez comment les protocoles de communication industrielle s’intègrent dans cette architecture.
