CRT – Tube cathodique en électronique
Aujourd’hui on se penche sur le fonctionnement et les applications du CRT, ou tube cathodique, un composant emblématique de l’affichage électronique avant l’ère du LCD et de l’OLED. Comprendre sa structure permet aussi de mieux saisir les fondements des oscilloscopes analogiques ou des anciens téléviseurs.
Principe de fonctionnement
Le CRT repose sur l’émission d’électrons par un canon électronique, lesquels sont ensuite dirigés vers un écran fluorescent. Lorsqu’ils frappent la surface de l’écran, ils produisent de la lumière, formant une image visible.
- Canon à électrons : génère un faisceau d’électrons par chauffage d’un filament.
- Grille de contrôle : module l’intensité du faisceau.
- Bobines de déviation : assurent la direction du faisceau en balayant l’écran horizontalement et verticalement.
- Écran fluorescent : convertit l’énergie cinétique des électrons en lumière visible.
Structure interne d’un CRT

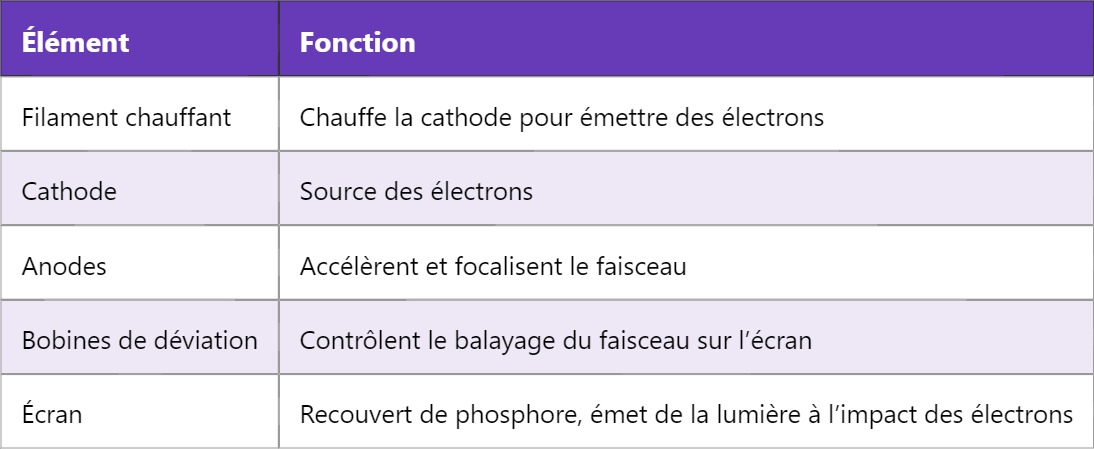

| Élément | Fonction |
|---|---|
| Filament chauffant | Chauffe la cathode pour émettre des électrons |
| Cathode | Source des électrons |
| Anodes | Accélèrent et focalisent le faisceau |
| Bobines de déviation | Contrôlent le balayage du faisceau sur l’écran |
| Écran | Recouvert de phosphore, émet de la lumière à l’impact des électrons |
Applications principales
- Affichage vidéo : téléviseurs et moniteurs d’ordinateur jusqu’aux années 2000.
- Instrumentation : écrans d’oscilloscopes analogiques et de radars.
- Jeux vidéo : bornes d’arcade et consoles utilisant des CRT pour un rendu direct.
Avantages et limites
- Excellent rendu des noirs et des contrastes.
- Faible latence, appréciée dans le domaine du jeu vidéo.
- Encombrement important et poids élevé.
- Sensible aux champs magnétiques externes, provoquant des distorsions d’image.
Le CRT est désormais obsolète dans la majorité des usages domestiques, mais reste étudié pour son rôle fondamental dans l’évolution des technologies d’affichage. Son fonctionnement repose sur des bases physiques claires, rendant sa compréhension utile pour quiconque s’intéresse aux fondements de l’électronique appliquée.
Envie d’approfondir la manière dont un oscilloscope utilise ce type d’écran ? Le sujet du balayage en temps réel vous intéressera sans doute.
