La Calculatrice de Longueur d’Antenne Dipôle permet de déterminer la longueur totale et la longueur de chaque brin d’un dipôle en fonction de la fréquence de fonctionnement. Cet outil est pratique pour les amateurs de radio, les ingénieurs RF et les techniciens qui conçoivent ou installent des antennes dipôles.

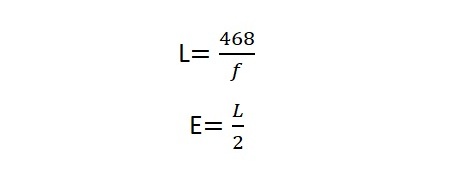

Formule pour le Calcul de la Longueur
Longueur totale (L) en pieds = 468 / fMHz
Longueur de chaque brin (E) en pieds = (468 / fMHz) / 2
Explication de la Formule
La formule utilise une constante pratique (468) pour convertir la fréquence en MHz en longueur d’antenne dipôle en pieds. La longueur totale correspond à la distance complète du dipôle, tandis que chaque élément représente la moitié de cette longueur. Cette approche assure une résonance optimale de l’antenne à la fréquence choisie.
Exemples de Calcul
Exemple 1 : f = 14 MHz → Longueur totale ≈ 33,43 pieds, Chaque brin ≈ 16,72 pieds
Exemple 2 : f = 7 MHz → Longueur totale ≈ 66,86 pieds, Chaque brin ≈ 33,43 pieds
Utilisations de la Calculatrice d’Antenne Dipôle
- Conception et installation d’antennes dipôles pour radioamateurs
- Calcul rapide des dimensions d’antenne pour différentes bandes de fréquence
- Optimisation des performances d’antennes pour la résonance et l’efficacité
- Outil pédagogique pour apprendre la théorie des antennes dipôles
- Vérification et ajustement d’antennes existantes
